EPA/HEPA/ULPA фильтры (Серия PHCP)
Ширина, мм: | 305 | 610 | 610 | 915 | 1220 | 915 | 1220 | 1220 |
Высота, мм | 305 | 305 | 610 | 610 | 610 | 915 | 915 | 1220 |
Глубина, мм | 69 | 69 | 69 | 69 | 69 | 69 | 69 | 69 |
Площадь фильтрующей поверхности, м² |
3.0 | 6.1 | 12.1 | 18.1 | 24.2 | 27.3 | 36.4 | 48.4 |
Номинальная производительность, м³/ч |
150 | 300 | 605 | 905 | 1205 | 1355 | 1805 | 2410 |
Ширина, мм: | 305 | 610 | 610 | 915 | 1220 | 915 | 1220 | 1220 |
Высота, мм | 305 | 305 | 610 | 610 | 610 | 915 | 915 | 1220 |
Глубина, мм | 69 | 69 | 69 | 69 | 69 | 69 | 69 | 69 |
Площадь фильтрующей поверхности, м² |
3.0 | 6.1 | 12.1 | 18.1 | 24.2 | 27.3 | 36.4 | 48.4 |
Номинальная производительность, м³/ч |
150 | 300 | 605 | 905 | 1205 | 1355 | 1805 | 2410 |
Ширина, мм: | 305 | 610 | 610 | 915 | 1220 | 915 | 1220 | 1220 |
Высота, мм | 305 | 305 | 610 | 610 | 610 | 915 | 915 | 1220 |
Глубина, мм | 69 | 69 | 69 | 69 | 69 | 69 | 69 | 69 |
Площадь фильтрующей поверхности, м² |
3.0 | 6.1 | 12.1 | 18.1 | 24.2 | 27.3 | 36.4 | 48.4 |
Номинальная производительность, м³/ч |
150 | 300 | 605 | 905 | 1205 | 1355 | 1805 | 2410 |
Ширина, мм: | 305 | 610 | 610 | 915 | 1220 | 915 | 1220 | 1220 |
Высота, мм | 305 | 305 | 610 | 610 | 610 | 915 | 915 | 1220 |
Глубина, мм | 69 | 69 | 69 | 69 | 69 | 69 | 69 | 69 |
Площадь фильтрующей поверхности, м² |
3.0 | 6.1 | 12.1 | 18.1 | 24.2 | 27.3 | 36.4 | 48.4 |
Номинальная производительность, м³/ч |
150 | 300 | 605 | 905 | 1205 | 1355 | 1805 | 2410 |
Ширина, мм: | 305 | 610 | 610 | 915 | 1220 | 915 | 1220 | 1220 |
Высота, мм | 305 | 305 | 610 | 610 | 610 | 915 | 915 | 1220 |
Глубина, мм | 69 | 69 | 69 | 69 | 69 | 69 | 69 | 69 |
Площадь фильтрующей поверхности, м² |
3.0 | 6.1 | 12.1 | 18.1 | 24.2 | 27.3 | 36.4 | 48.4 |
Номинальная производительность, м³/ч |
150 | 300 | 605 | 905 | 1205 | 1355 | 1805 | 2410 |
Ширина, мм: | 305 | 610 | 610 | 915 | 1220 | 915 | 1220 | 1220 |
Высота, мм | 305 | 305 | 610 | 610 | 610 | 915 | 915 | 1220 |
Глубина, мм | 78 | 78 | 78 | 78 | 78 | 78 | 78 | 78 |
Площадь фильтрующей поверхности, м² |
3.0 | 6.1 | 12.1 | 18.1 | 24.2 | 27.3 | 36.4 | 48.4 |
Номинальная производительность, м³/ч |
150 | 300 | 605 | 905 | 1205 | 1355 | 1805 | 2410 |
Ширина, мм: | 305 | 610 | 610 | 915 | 1220 | 915 | 1220 | 1220 |
Высота, мм | 305 | 305 | 610 | 610 | 610 | 915 | 915 | 1220 |
Глубина, мм | 78 | 78 | 78 | 78 | 78 | 78 | 78 | 78 |
Площадь фильтрующей поверхности, м² |
3.0 | 6.1 | 12.1 | 18.1 | 24.2 | 27.3 | 36.4 | 48.4 |
Номинальная производительность, м³/ч |
150 | 300 | 605 | 905 | 1205 | 1355 | 1805 | 2410 |
Ширина, мм: | 305 | 610 | 610 | 915 | 1220 | 915 | 1220 | 1220 |
Высота, мм | 305 | 305 | 610 | 610 | 610 | 915 | 915 | 1220 |
Глубина, мм | 78 | 78 | 78 | 78 | 78 | 78 | 78 | 78 |
Площадь фильтрующей поверхности, м² |
3.0 | 6.1 | 12.1 | 18.1 | 24.2 | 27.3 | 36.4 | 48.4 |
Номинальная производительность, м³/ч |
150 | 300 | 605 | 905 | 1205 | 1355 | 1805 | 2410 |
Ширина, мм: | 305 | 610 | 610 | 915 | 1220 | 915 | 1220 | 1220 |
Высота, мм | 305 | 305 | 610 | 610 | 610 | 915 | 915 | 1220 |
Глубина, мм | 78 | 78 | 78 | 78 | 78 | 78 | 78 | 78 |
Площадь фильтрующей поверхности, м² |
3.0 | 6.1 | 12.1 | 18.1 | 24.2 | 27.3 | 36.4 | 48.4 |
Номинальная производительность, м³/ч |
150 | 300 | 605 | 905 | 1205 | 1355 | 1805 | 2410 |
Ширина, мм: | 305 | 610 | 610 | 915 | 1220 | 915 | 1220 | 1220 |
Высота, мм | 305 | 305 | 610 | 610 | 610 | 915 | 915 | 1220 |
Глубина, мм | 78 | 78 | 78 | 78 | 78 | 78 | 78 | 78 |
Площадь фильтрующей поверхности, м² |
3.0 | 6.1 | 12.1 | 18.1 | 24.2 | 27.3 | 36.4 | 48.4 |
Номинальная производительность, м³/ч |
150 | 300 | 605 | 905 | 1205 | 1355 | 1805 | 2410 |
Ширина, мм: | 305 | 610 | 610 | 915 | 1220 | 915 | 1220 | 1220 |
Высота, мм | 305 | 305 | 610 | 610 | 610 | 915 | 915 | 1220 |
Глубина, мм | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 |
Площадь фильтрующей поверхности, м² |
3.0 | 6.1 | 12.1 | 18.1 | 24.2 | 27.3 | 36.4 | 48.4 |
Номинальная производительность, м³/ч |
150 | 300 | 605 | 905 | 1205 | 1355 | 1805 | 2410 |
Ширина, мм: | 305 | 610 | 610 | 915 | 1220 | 915 | 1220 | 1220 |
Высота, мм | 305 | 305 | 610 | 610 | 610 | 915 | 915 | 1220 |
Глубина, мм | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 |
Площадь фильтрующей поверхности, м² |
3.0 | 6.1 | 12.1 | 18.1 | 24.2 | 27.3 | 36.4 | 48.4 |
Номинальная производительность, м³/ч |
150 | 300 | 605 | 905 | 1205 | 1355 | 1805 | 2410 |
ФОРМА ЗАКАЗА
ИНФОРМАЦИЯ
Высокоэффективные фильтры очистки воздуха PHAUF®, предназначены для удаления взвешенных частиц в вентиляционных системах чистых помещений класса ISO 1-9 (ГОСТ ИСО 14644-1- 2002), а также применяются в системах приточно-вытяжной вентиляции, для обеспечения специальных требований к чистоте воздуха. Соответствуют самым высоким санитарно-гигиеническим требованиям к чистоте воздуха в помещении.

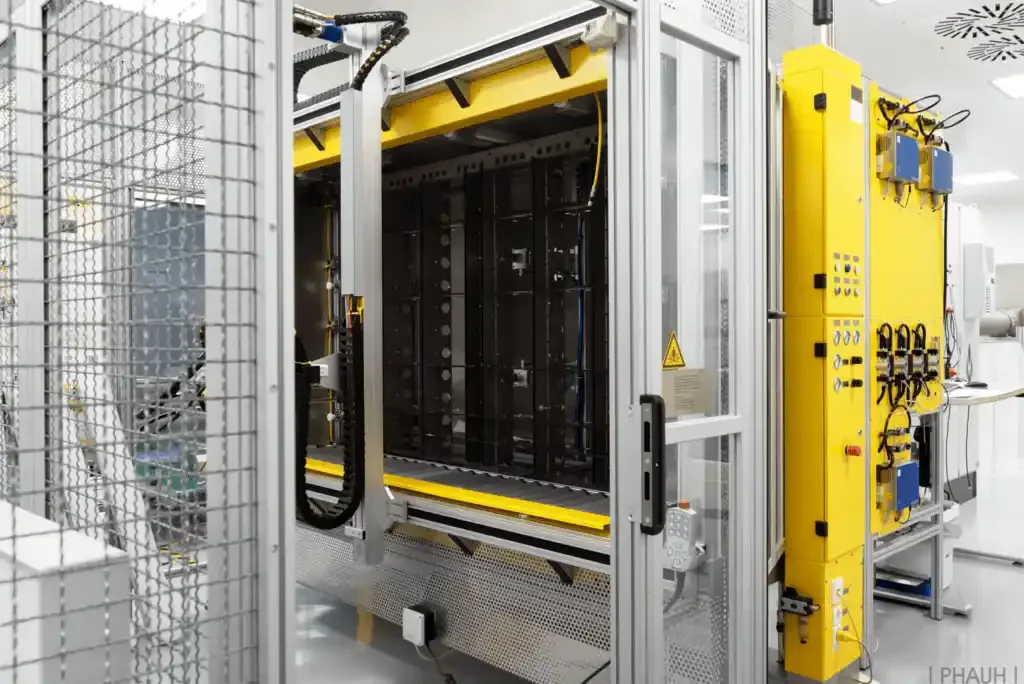

Используются в таких областях, как фармацевтика, медицина, микроэлектроника, атомная энергетика, пищевая промышленность. Фильтры PHAUF ® производятся по запатентованной технологи «Нулевого выброса»®, включающую в себя: автоматизированную сборку и тестирование на автоматическом скан-тестере AFS 150 (TOPAS, GmbH), с последующей упаковкой в индивидуальную вакуумную упаковку, в чистом помещении класса ISO 7.
О фильтрах абсолютной очистки воздуха HEPA
Плохое качество воздуха внутри помещений негативно влияет на здоровье присутствующих там людей, эффективность протекания ряда технологических процессов, надёжность выпускаемой продукции.
Уровень загрязнения воздуха определяется по количеству взвешенных в нём мелкодисперсных загрязнителей — субстанций живой и неживой природы аэрозольных частиц РМ (Particulate Matter).
Классификация воздушных частиц
Обозначение | Размер частиц в диаметре | Описание |
РМ 10 | Менее 10 мкм (микрон) | Быстро оседают (пыль, дым, сажа, копоть, др.) |
РМ 2.5 (FSP) |
Менее 2,5 мкм | Долгое время удерживаются в воздухе. Способны проникать через биологические мембраны (тонкодисперсная пыль, табачный и выхлопной дым, соединения тяжёлых металлов, пыльца, аллергены, грибки, пылевые клещи, микроорганизмы, споры, др.) |
РМ 1 | Менее 1 мкм | Постоянно циркулируют в воздухе. Легко проникают через биологические мембраны (бактерии, вирусы, молекулы газов, токсинов, радиоактивные частицы) |
На этапе предварительной очистки подаваемый в помещение воздух очищают от летающих насекомых, шерсти животных, грязи, пыли и «крупных» РМ-частиц размером более 5,0 мкм.
Для этого приточно-вытяжные вентиляционные системы зданий и предприятий оснащаются фильтрами грубой (класс G1-4), средней (класс М5-6) и тонкой (класс F7-9) очистки.
Но в помещениях с повышенными требованиями к условиям микроклимата или с присвоенным классом чистоты нужна дополнительная ультратонкая очистка воздушных масс.
Выполнить эту задачу способны современные фильтры абсолютной очистки воздуха класса НЕРА (High Efficiency Particulate Arrestance — высокоэффективное удерживание частиц).
Улавливая загрязнители РМ2.5 и РМ1 размером менее 0,1 мкм, они практически стерилизуют воздух.
НЕРА фильтры обязательны на завершающем этапе очистки воздуха так называемых «чистых помещений» классов ИСО 1-9 и связанных с ними особых контролируемых зон.
Уровни чистоты воздуха (по содержанию взвешенных в нём частиц) установлены и закреплены межгосударственным стандартом ГОСТ ИСО 14644-1-2002.
Классы очистки и эффективность фильтров HEPA
По своей результативности фильтры семейства НЕРА разделяются на три группы: ЕРА, НЕРА и ULPA.
Их эффективность и класс очистки определяют по числу выброшенных обратно в окружающую среду «самых проникающих частиц» MPPS (Most Penetrating Particle Size) на литр воздуха. Размер «способных проскочить» сквозь ХЕПА фильтр нано-крошек порядка 0,3 мкм и меньше.
Классы очистки НЕРА фильтров
Группа фильтров класса НЕРА |
Класс очистки |
Эффективность (интегральное значение, %) | Проскок частиц (интегральное значение, %) |
ЕРА | Е10 | ≥85 | ≤15 |
ЕРА | Е11 | ≥95 | ≤5,0 |
ЕРА | Е12 | ≥99,5 | ≤0,5 |
НЕРА | Н13 | ≥99,95 | ≤0,05 |
НЕРА | Н14 | ≥99,995 | ≤0,005 |
ULPA | U15 | ≥99,9995 | ≤0,0005 |
ULPA | U16 | ≥99,99995 | ≤0,00005 |
ULPA | U17 | ≥99,999995 | ≤0,000005 |
Где применяются фильтры высокой и сверхвысокой эффективности
Как говорилось выше, НЕРА фильтры систем вентиляции предназначены для поглощения самых мельчайших загрязнителей из приточного и вытяжного воздуха на финишном этапе его очистки.
Абсолютные фильтры применяют в отраслевых сегментах:
- пищевой и химической промышленности;
- точном машиностроении;
- аэрокосмической промышленности;
- фармацевтике;
- микробиологии;
- атомной энергетике;
- микроэлектронике и др.
Они необходимы для стерилизации воздуха в особых зонах медицинских учреждений:
- предоперационных и операционных;
- родильных залах;
- палатах для новорожденных, недоношенных и травмированных детей;
- стерильных зонах центральных стерилизационных отделений (ЦСО);
- инфекционных стационарах и диспансерах;
- клинических, биохимических, биологических лабораториях и др.
Ими оснащают высококачественное оборудование для аспирации воздуха рабочей зоны, защиты оператора и окружающей среды, например, вытяжные и ламинарно-потоковые шкафы.
Комплектация многоступенчатых фильтрационно-вентиляционных систем высокоэффективными фильтрами улучшает качество пространства жилых, музейных и прочих помещений с высокими санитарно-гигиеническими требованиями.
Какие фильтрующие материалы используют?
Фильтрующим материалом для вентиляционных НЕРА обычно служит тонкое стеклобумажное полотно.
Структура стеклобумаги представлена беспорядочно расположенными тончайшими стеклопластиковыми волокнами диаметром 0,5–6,5 мкм. Расстояние между ними не выше 40 мкм. Диаметр человеческого волоса, для сравнения, равен примерно 80-120 мкм.
Фильтрующий материал пропитывают антибактериальным средством, чтобы в дальнейшем подавить активность поглощённых им микроорганизмов.
Устройство и конструкция воздушных фильтров HEPA
Производительность вентиляционных очистителей тем выше, чем больше площадь пропускающей поверхности.

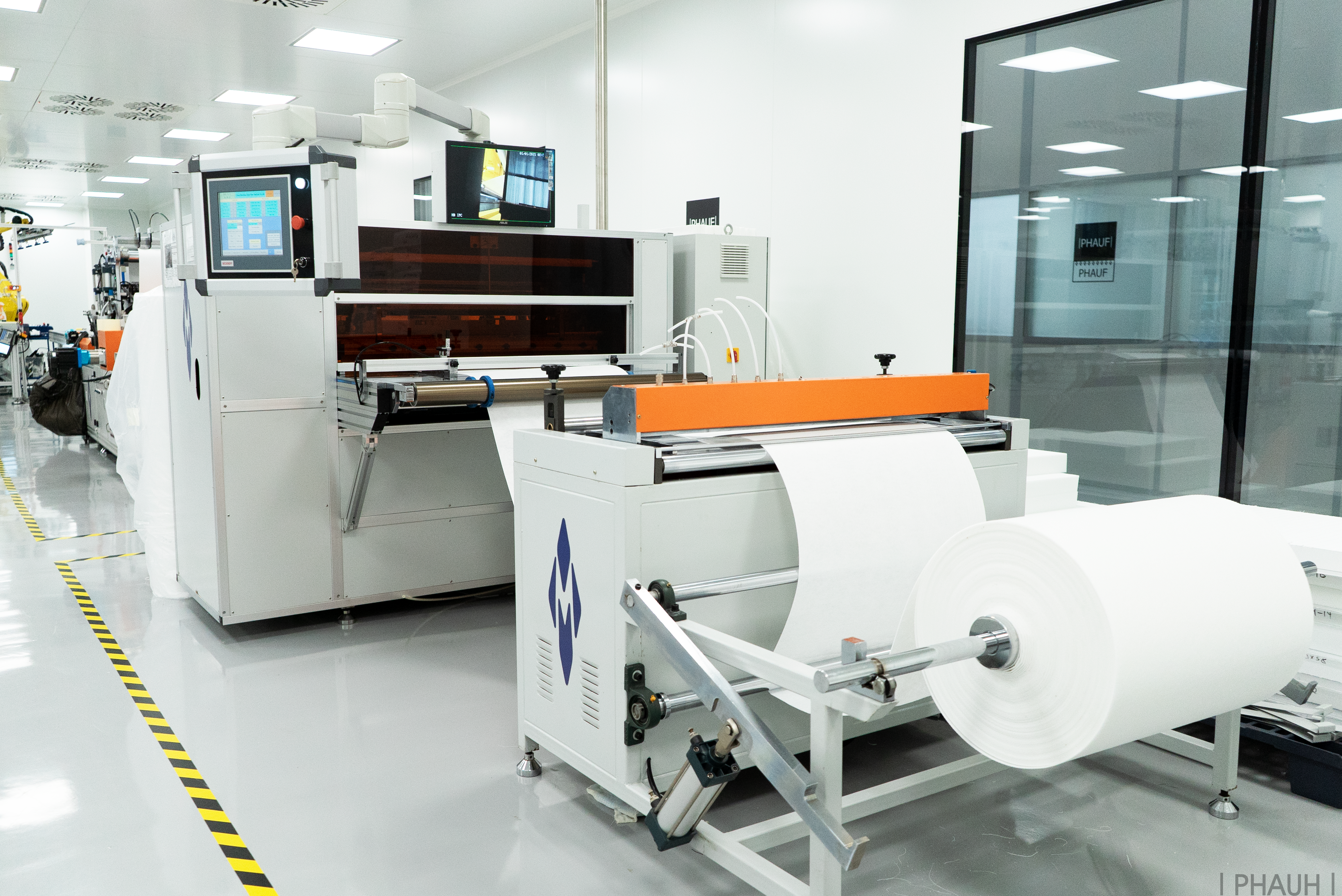

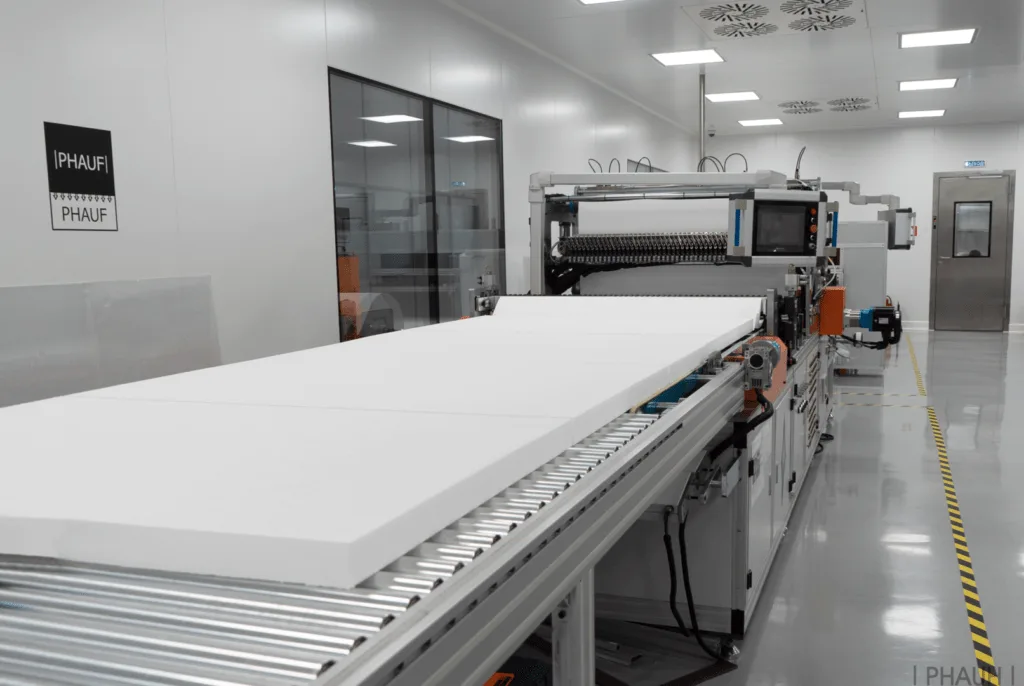

Поэтому фильтрующий элемент в ХЕПА фильтре гофрируют — складывают гармошкой.
Чтобы складки гофры сохраняли равномерность, не слипались и не ограничивали воздушный поток, их разделяют сепаратором из алюминиевой фольги или синтетических нитей.

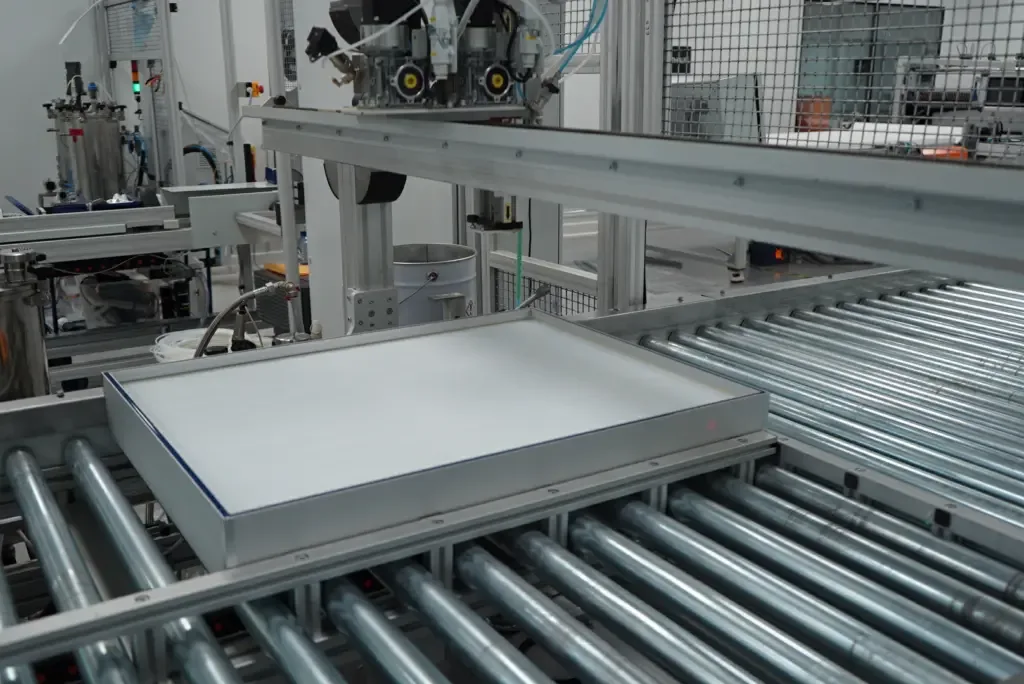

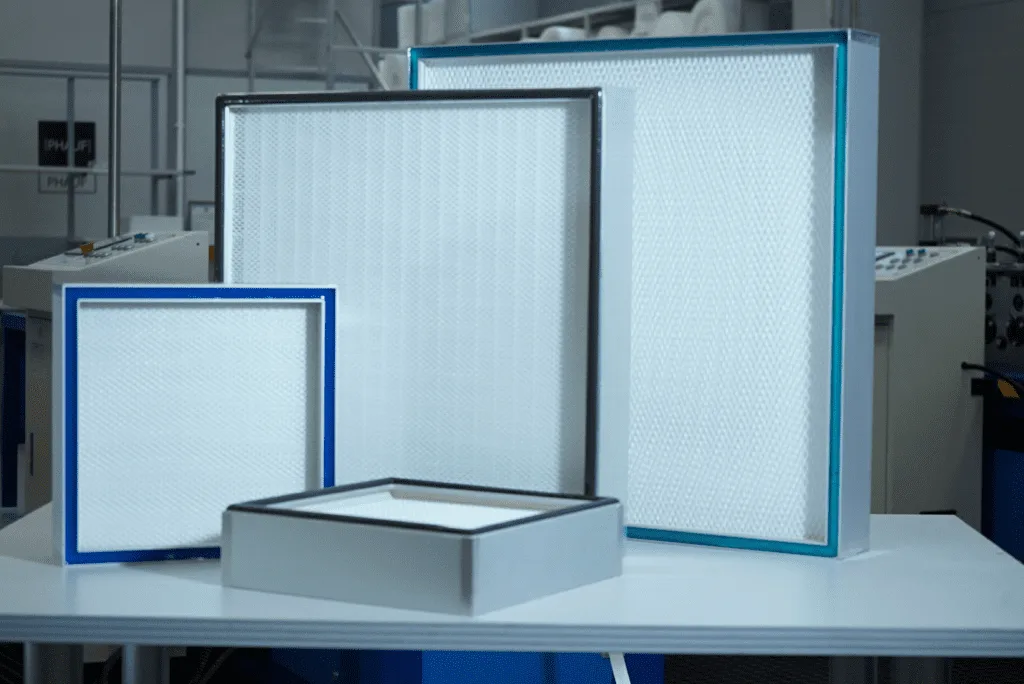

Складчатый фильтрпакет заключают в жёсткую раму усиленной конструкции.
Рама, в зависимости от условий применения, может быть из алюминиевого сплава, нержавеющей или оцинкованной стали, шлифованного МДФ.

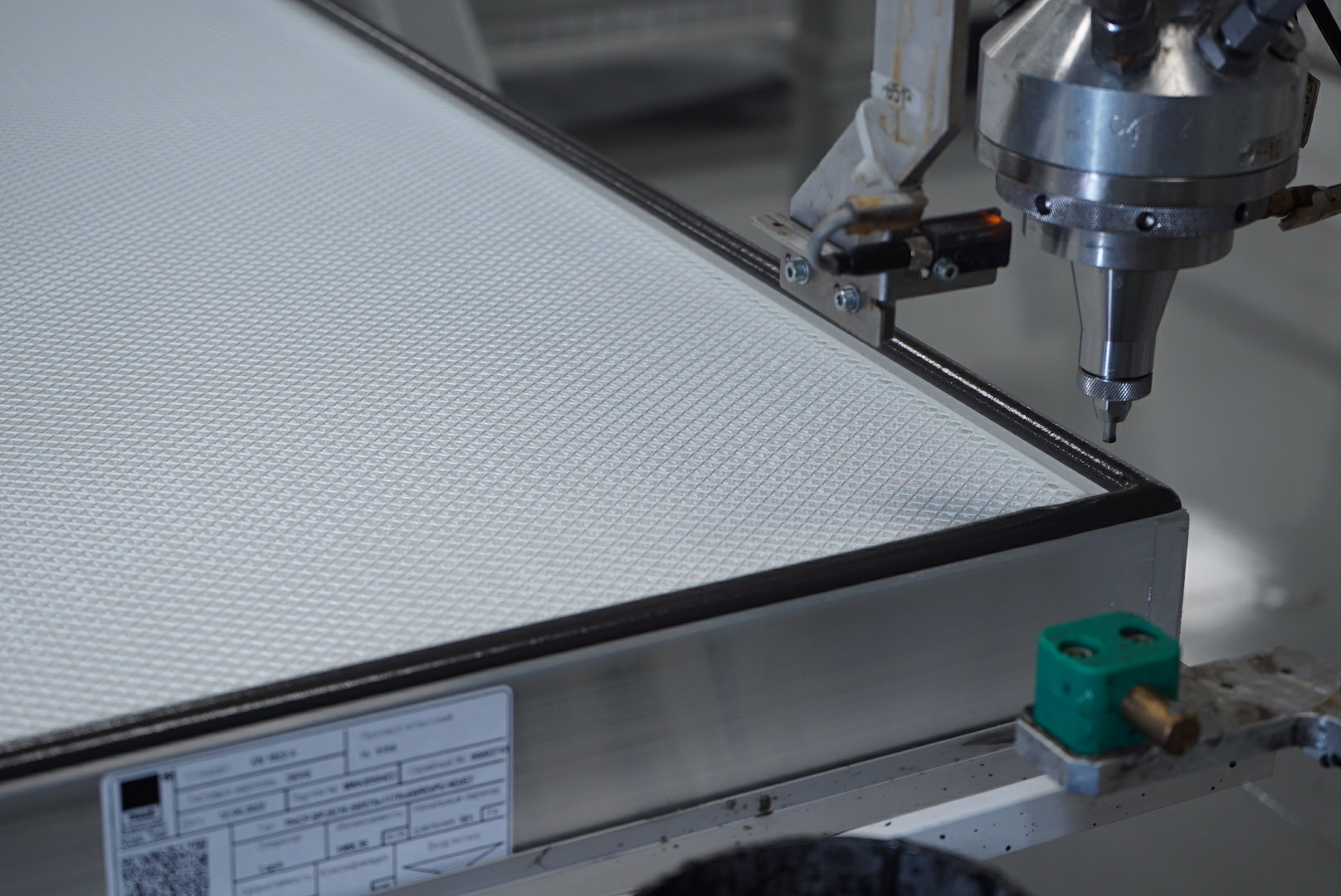

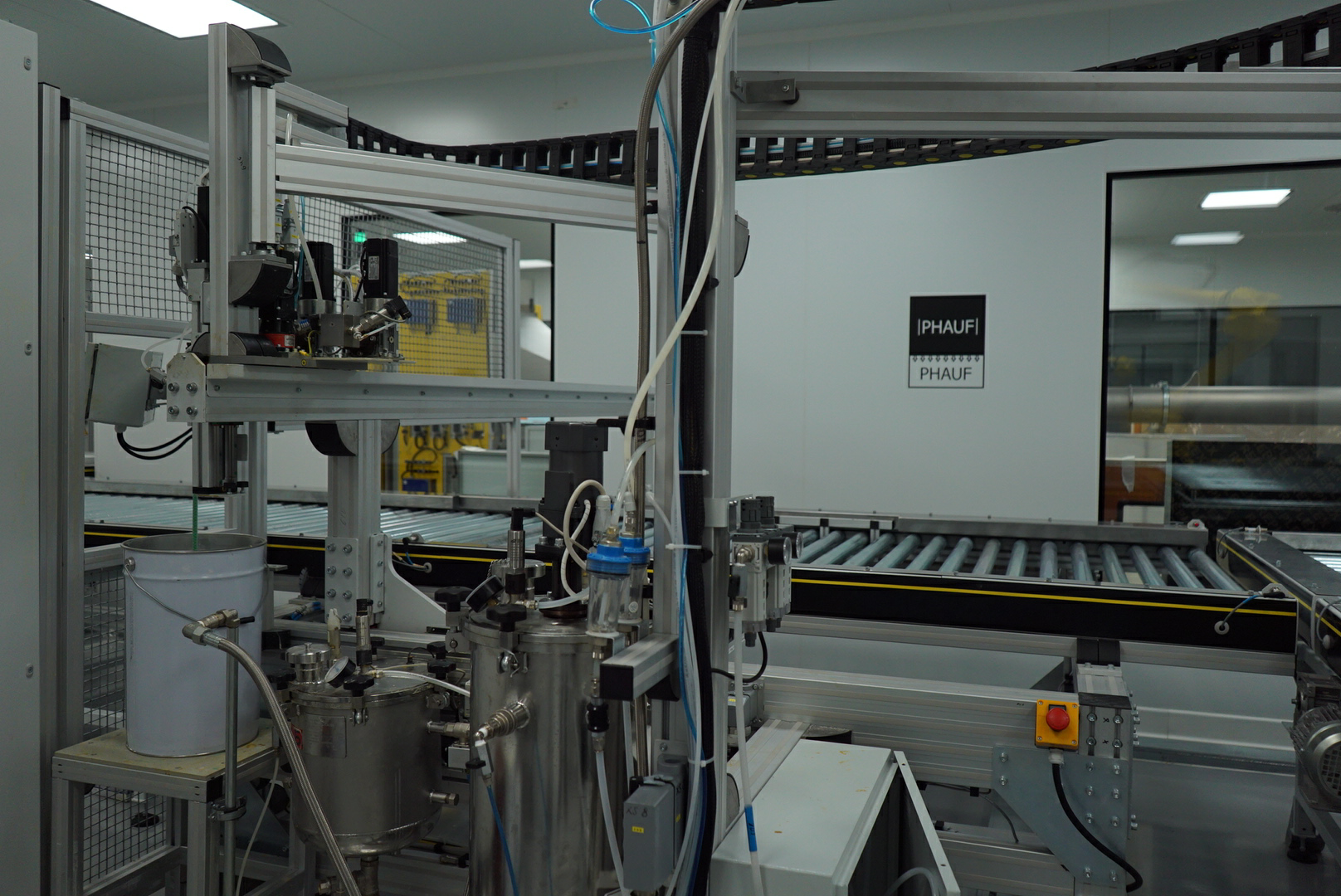

Надёжность и герметичность крепления фильтрпакета к периметру рамы обеспечивается специальным полиуретановым клеем.

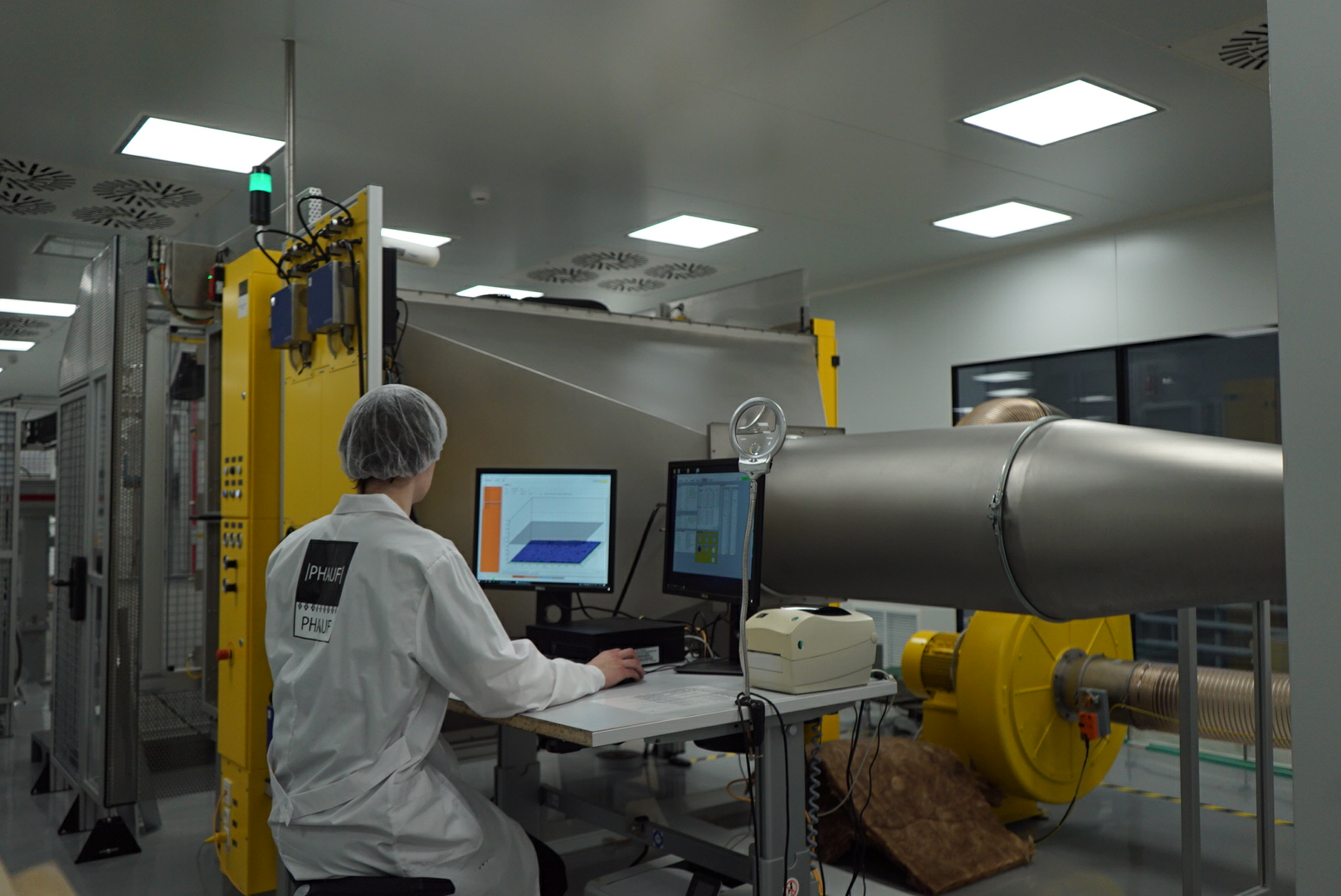

Каждую единицу готовой продукции тестируют на стенде.
Компьютеризированный сканер проверяет целостность изделия, эффективность фильтрующего материала.
С одной или обеих сторон по наружному периметру корпуса фильтра наносят гелевый или вспененный уплотнитель. Он обеспечивает герметичное прилегание фильтра к элементам вентиляционной системы при монтаже устройства.
Принцип работы фильтров абсолютной очистки воздуха – основные механизмы
Думать, что абсолютный фильтр «выцеживает» микрочастицы из воздушного потока словно «чайное ситечко» — большая ошибка.
Ведь расстояние между случайно расположенными волокнами фильтрующего материала значительно больше размера улавливаемых им РМ2.5 и тем более РМ1 загрязнителей.
Разумеется, эффект сита присущ и абсолютному фильтру. Но «ловля» крупных частиц приводит его к быстрому загрязнению и выходу из строя.
Поэтому использовать ультратонкое устройство в режиме «грубого сита» вредно и нецелесообразно.
Принцип работы высокоэффективного НЕРА фильтра основан на адгезии.
Что такое адгезия?
Адгезия или прилипание (adhaesio) – это физическое явление «склеивания» поверхностей разнородных или однородных (в случае аутоадгезии) жидких или твёрдых тел.
Эффект адгезии обусловлен силами межмолекулярного и межатомного взаимодействия (Ван-дер-ваальсовыми силами).
Для микрочастиц прочность адгезивного прилипания на разрыв превышает 600 Паскаль.
Чтобы «прилипнуть намертво» к фильтрующему волокну микрочастица должна лишь коснуться его поверхности или значительно к нему приблизиться.
Объясним, как происходит такое сближение.
Механизмы улавливания микрочастиц волокнами абсолютного фильтра:
- инерция;
- зацепление;
- диффузия.
Инерция
Эффект инерции справедлив для относительно «больших» и «тяжёлых» загрязнителей размером более 0,3 мкм.
«Влетая» в толщу фильтрующего материала, струи воздушного потока легко огибают возникшие на пути фильтровальные волокна.
Входя с потоками в фильтровальный лист «крупные» частицы в силу своего «веса» не успевают «вовремя свернуть». Двигаясь по прежней траектории, они «врезаются» в волокна и прочно к ним прилипают.
Зацепление
Эффект перехватывания (interception) или зацепления универсален и «работает» для загрязнителей любого размера.
Ведь двигаясь в потоке воздуха сквозь множества хаотично переплетённых фильтрующих волокон та или иная частица обязательно, хоть и случайно, приблизится и, согласно адгезии, «притянется» к одному из них.
Диффузия
Эффект диффузии справедлив для ультра-мелких загрязнителей размером меньше 0,1 мкм.
Двигаясь в «тесной толпе» с молекулами газов воздуха (О2, СО2, N2 и др.), они сталкиваются с последними, отлетают, раскачиваются и отклоняются от траектории «полёта», заданной воздушным потоком.
Движение таких микрочастиц становится беспорядочным и напоминает Броуновское. Хаотично «болтаясь» в толщи НЕРА-ловушки, немудрено рано или поздно «наткнуться» на фильтрующее волокно — нечаянно, или в силу инерции.
В случае диффузии все перечисленные выше эффекты улавливания частиц работают одновременно.
Очевидно, что при движении микрообъектов сквозь «густой лес» волокон абсолютного фильтра суммарная вероятность их улавливания, а значит эффективность фильтра, приближается к 10.
Преимущества фильтров HEPA
- При верной эксплуатации эффективность ХЕПА фильтра со временем только возрастает. Ведь по мере налипания микрочастиц к волокну, структура стеклобумаги уплотняется. А значит повышается число перехватов микро-загрязнителей
- Изделие производится из влагостойких и трудновоспламеняемых материалов (класс пожаробезопасности F1)
- Прост в монтаже и применении
- Сохраняет заявленную эффективность даже в сложных условиях эксплуатации
- Компактная конструкция, небольшой вес
- Доступная цена
Разница между фильтрами ULPA и HEPA
Конструктивной разницы между фильтрами высокой НЕРА и сверхвысокой ULPA эффективности нет.
Ультравысокий класс очистки ULPA достигается повышением функциональных свойств волокнистого материала, усовершенствование его химических и микроскопических характеристик:
- Более тонкие и «цепляющие» фильтрующие волокна
- Более плотная укладка волокон (за счёт снижения размеров диаметра)
- Модернизация состава волокна
- Усовершенствование технологических процессов производства стекловолокна и т.п.
Способы монтажа и тонкости эксплуатации
Перед вводом в эксплуатацию ХЕПА фильтр помещают в специальный фильтр-бокс. Монтаж фильтра проводит квалифицированный специалист строго в соответствии с установленными гигиеническими требованиями.
НЕРА-боксы выпускаются в разнообразном исполнении, из различных материалов, например, из оцинкованной стали.
В каждом боксе есть порт замера перепада давления на фильтре и устройство регулировки воздушной заслонки, установленной на входе воздухоприемника.
Прижимные механизмы и алюминиевый профиль конструкции обеспечивают 100-процентную герметичность установки фильтра в элемент фильтр-бокса.
Важно помнить, что воздух, подающийся на высокоэффективный фильтр, должен пройти предварительную очистку. В противном случае НЕРА быстро «забьётся» грязью и выйдет из строя.
Поэтому, решив купить НЕРА-фильтр для вентиляции, нужно оснастить приточно-вытяжную систему каскадом устройств грубой и тонкой очистки воздуха.
Срок эффективной работы абсолютного фильтра зависит от условий его эксплуатации и функциональных характеристик фильтрующего материала, но не превышает 12 месяцев.
Отработанную кассету абсолютного вентиляционного фильтра нельзя прочистить или промыть – она одноразовая. «Забитый» hepa-воздухоочиститель следует заменять новым.
От чего зависит стоимость заказа фильтра HEPA / ULPA?
Исполнение абсолютных фильтров может быть стандартным или по индивидуальному заказу.
Конечная стоимость изделия зависит от класса очистки, формы и габаритов кассеты (фильтра), характеристик фильтрующего полотна, материала профиля рамы, типа сепаратора, вида уплотнителя, а также от индивидуальных требований и предпочтений заказчика.
Воздушные фильтры класса НЕРА торговой марки PHAUF компании ООО «НПП «МИКРОСИСТЕМА» производят финишную высокоэффективную очистку воздуха помещений в соответствии с нормативами ИСО.
Наша продукция отвечает строгим требованиям международного стандарта ЕН 1822-1:2009 и национального стандарта РФ ГОСТ Р ЕН 1822-1-2010.
