Панельные фильтры (СЕРИЯ FPT)

Вид:
Класс очистки:
Ширина, мм
Высота, мм
Глубина, мм
Площадь фильтрующей поверхности, м²
Номинальная производительность, м³/ч
Скачать каталог
Фильтрация приточного и вытяжного воздуха необходима для его очистки от макро- и микро- загрязнителей различной природы: песка, пыли, аэрозольных взвесей, запахов, дыма, пара, токсичных газов, инфекционных и радиоактивных частиц, др.
Воздушный фильтр простой панельной конструкции представляет собой нарезку фильтрующего полотна, зафиксированного сеткой. Фильтрующий элемент в свою очередь скреплён металлическим профилем П-образной рамы. Панельные фильтры ставят на входе воздушного потока для базовой очистки воздуха от крупных загрязнений.
Кассетный фильтр панельной конструкции — это модернизированный панельный фильтр. Фильтр-полотно в кассетном фильтре «смято» в складку (плиссировано) и зафиксировано на гофрированной опорной сетке. Гофрированный фильтровальный элемент помещён в металлическую П-образную или жёсткую прямоугольную раму.
Фильтрующий элемент таких конструкций представлен объёмным нетканым материалом, сшитым в виде мешков-карманов, закреплённых в жёсткой раме на поперечных перекладинах. Чем больше количество и глубина карманов, тем больше площадь фильтрующей поверхности и длительней период эксплуатации изделия. В зависимости от типа используемого фильтровального материала, карманные фильтры пригодны для первой и второй ступени очистки воздуха.
В компактных фильтрах W-типа плиссированный фильтр-пакет устанавливается в корпус под углом к потоку воздуха в виде W-образных зигзагов. W-форма фильтр-элемента фиксируется армированной сеткой. Сам фильтропакет помещается в лёгкий ударопрочный влагостойкий полимерный корпус. Плиссировка и компактная укладка фильтровального элемента заметно увеличивает эффективную площадь фильтрующего материала. Это повышает пылеёмкость, а значит длительность эксплуатации изделия.
Фильтры НЕРА (High Efficiency Particle Absorbption) – это высокоэффективные устройства для окончательной ультратонкой очистки воздуха, прошедшего предварительную (грубую и тонкую) обработку. Механизм улавливания загрязняющих микрочастиц в ХЕПА фильтрах принципиально отличен от других и обусловлен адгезивными свойствами фильтрующего волокна. Кассета НЕРА представляет собой фильтр-пакет из ультратонкой гофрированной сепарированной стеклобумаги герметично вмонтированный в профиль корпуса.
dsc01910 1

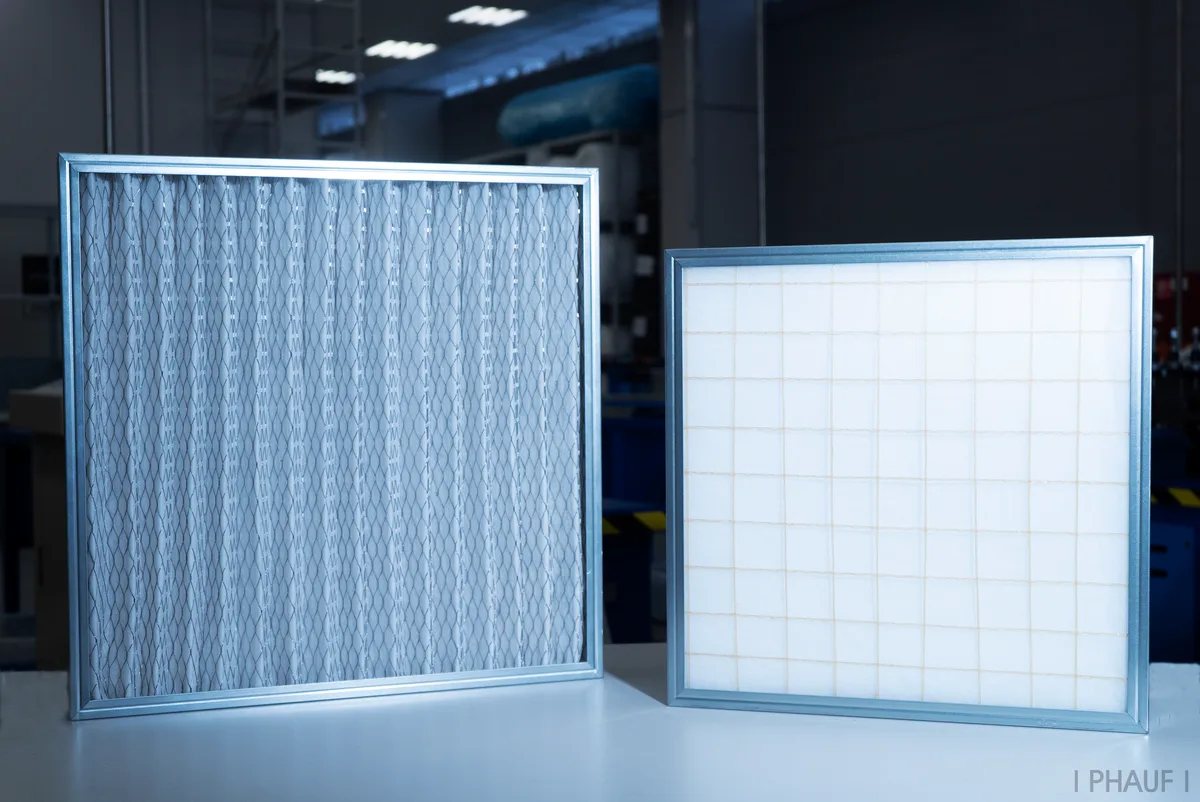

Панельный фильтр (Cерия FTP), G4
Фильтр панельного типа с материалом из стекловолокна, класс очистки G4
Класс очистки G4
Ширина, мм: 287 592 287 592
Высота, мм 592 592 592 592
Глубина, мм 25 25 48 48
Площадь фильтрующей
поверхности, м²
0.17 0.35 0.17 0.35
Номинальная
производительность,
м³/ч
1700 3400 1700 3400
dsc01910 1
Панельный фильтр (Cерия FTP), G3
Фильтр панельного типа с материалом из стекловолокна, класс очистки G3
Класс очистки G3
Ширина, мм: 287 592 287 592
Высота, мм 592 592 592 592
Глубина, мм 25 25 48 48
Площадь фильтрующей
поверхности, м²
0.17 0.35 0.17 0.35
Номинальная
производительность,
м³/ч
1700 3400 1700 3400
dsc01910 1
Панельный фильтр (Cерия FTP), M5
Фильтр панельного типа с материалом из полиэстера, класс очистки M5
Класс очистки M5
Ширина, мм: 287 592 287 592
Высота, мм 592 592 592 592
Глубина, мм 25 25 48 48
Площадь фильтрующей
поверхности, м²
0.17 0.35 0.17 0.35
Номинальная
производительность,
м³/ч
1700 3400 1700 3400
dsc01910 1
Панельный фильтр (Cерия FTP), G4
Фильтр панельного типа с материалом из полиэстера, класс очистки G4
Класс очистки G4
Ширина, мм: 287 592 287 287
Высота, мм 592 592 592 592
Глубина, мм 25 25 48 48
Площадь фильтрующей
поверхности, м²
0.17 0.35 0.17 0.35
Номинальная
производительность,
м³/ч
1700 3400 1700 3400
dsc01910 1
Панельный фильтр (Cерия FTP), G3
Фильтр панельного типа с материалом из полиэстера, класс очистки G3
Класс очистки G4
Ширина, мм: 287 592 287 592
Высота, мм 592 592 592 592
Глубина, мм 25 25 48 48
Площадь фильтрующей
поверхности, м²
0.17 0.35 0.17 0.35
Номинальная
производительность,
м³/ч
1700 3400 1700 3400

ФОРМА ЗАКАЗА

images





    ИНФОРМАЦИЯ

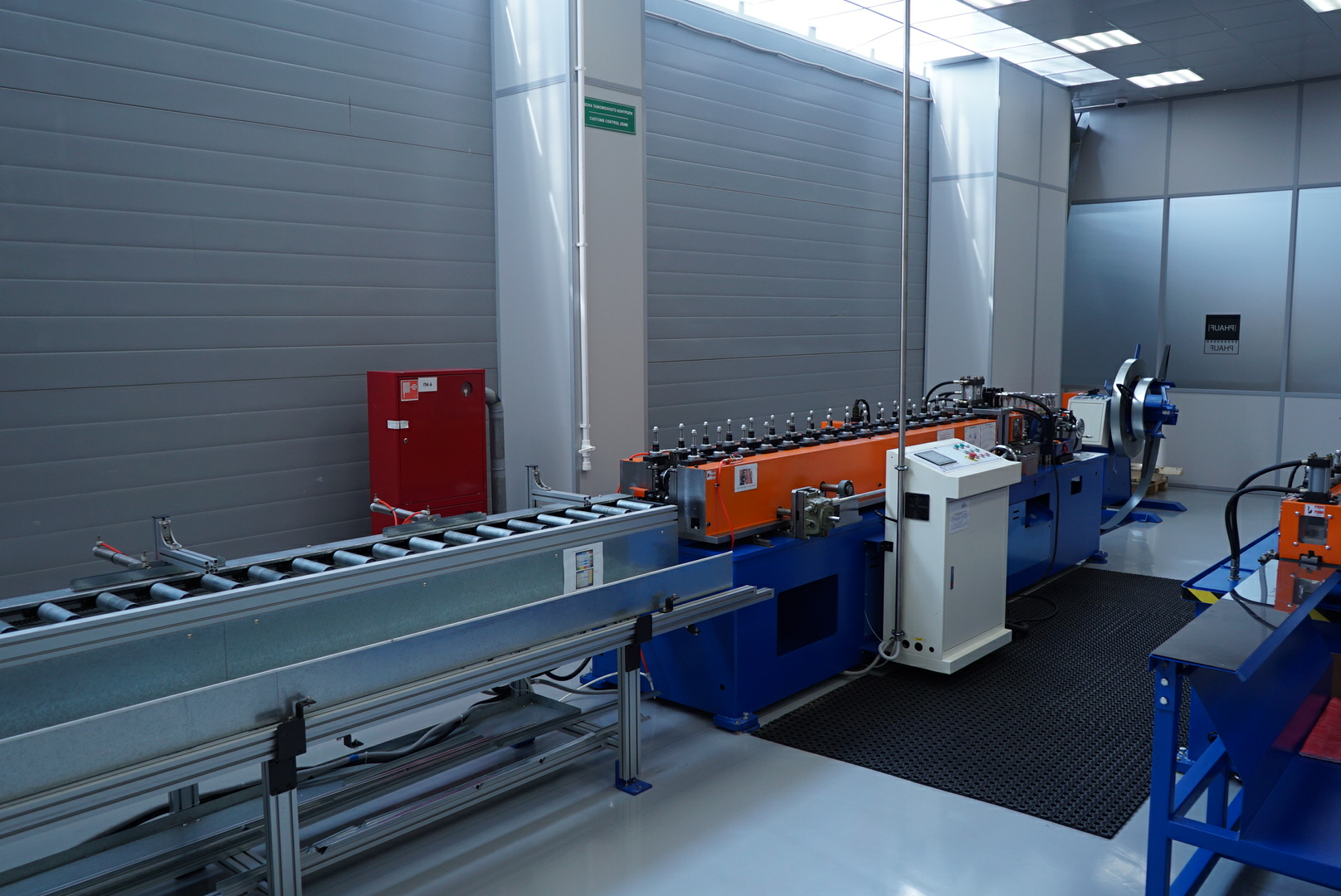

    Корпус фильтра изготавливается из оцинкованного профиля (стандартная глубина профиля 25, 48, 96, 100 мм), на автоматизированной формовочной линии без участия человека, с возможностью изменения глубины рамы от 20 до 100 мм, и имеет специальную конструкцию для усиления жёсткости рамы фильтра.

    Фильтрующий материал из химволокна или стекловолокна класса очистки от G2 до М5, опорные сварные сетки ячейкой 50х50 мм из оцинкованного или композитного прута.

    Фильтр панельного типа с материалом из полиэстера

    Материал рамы / шифр Типоразмер (В х Ш х Г), мм Класс очистки ГОСТ Р ЕН 779-2014 Номинальная производительность, м3/ч Начальный перепад давления, Па Площадь фильтрующей поверхности, м2 Вес, кг
    1) Оцинкованная рама / FGPE
    2) Пластиковая рама / FPPE
    3) Нержавеющая рама / FSPE
    592х287х25 G3 1700 80 0,17 0,6
    592х592х25 3400 0,35 1,0
    592х287х48 1700 0,17 0,8
    592х592х48 3400 0,35 1,4
    592х287х25 G4 1700 100 0,17 0,6
    592х592х25 3400 0,35 1,0
    592х287х48 1700 0,17 0,8
    592х592х48 3400 0,35 1,4
    592х287х25 M5 1700 120 0,17 0,6
    592х592х25 3400 0,35 1,0
    592х287х48 1700 0,17 0,8
    592х592х48 3400 0,35 1,4

    Фильтр панельного типа с материалом из стекловолокна

    Материал рамы / шифр Типоразмер (В х Ш х Г), мм Класс очистки ГОСТ Р ЕН 779-2014 Номинальная производительность, м3/ч Начальный перепад давления, Па Площадь фильтрующей поверхности, м2 Вес, кг
    1) Оцинкованная рама / FGGF
    2) Пластиковая рама / FPGF
    3) Нержавеющая рама / FSGF
    592х287х25 G3 1700 70 0,17 0,6
    592х592х25 3400 0,35 1,0
    592х287х48 1700 0,17 0,8
    592х592х48 3400 0,35 1,4
    592х287х25 G4 1700 85 0,17 0,6
    592х592х25 3400 0,35 1,0
    592х287х48 1700 0,17 0,8
    592х592х48 3400 0,35 1,4
    • Диапазон рабочих температур: от -40 С, до +80 С
    • Класс пожаробезопасности (по DIN 53438): F1
    • Толщина фильтр-пакета (глубина фильтра, толщина профиля рамки) зависит от выбранных габаритов конкретного изделия: 15 мм, 25 мм, 48 мм, 96 мм, 100 мм

    Технические характеристики того или иного панельного фильтра могут несколько отличаться в зависимости от его модификации и производителя изделия, например:

    Пример маркировки:

    • FPT – FGPE / G4 -400 / 592 х 592 х 48 / RD
    • FKT – FGGF / G3 -200 / 592 х 592 х 48 / RD

    Обозначение фильтров ФВП – расшифровка

    На упаковочной коробке и наружной стороне корпуса фильтра нанесена маркировка с условным обозначением изделия.

    1 Тип:

    • FPT – Фильтр панельного типа.

    2 Материал рамы, тип фильтрующего материала:

    • FGPE – оцинкованная рама с фильтрующим материалом из полиэстера;
    • FPPE – пластиковая рама с фильтрующим материалом из полиэстера;
    • FSPE – нержавеющая рама с фильтрующим материалом из полиэстера;
    • FGGF – оцинкованная рама с фильтрующим материалом из стекловолокна;
    • FPGF – пластиковая рама с фильтрующим материалом из стекловолокна;
    • FSGF – нержавеющая рама с фильтрующим материалом из стекловолокна.

    3 Класс очистки по ГОСТ Р ЕН 779-2014:

    • G3;
    • G4;
    • М5.

    4 Плотность фильтрующего материала:

    • для полиэстера Р = 150, 200, 250, 400 гр/м2;
    • для стекловолокна P = 200, 250, 300 гр/м2.

    5 Габариты фильтра:

    • Ш – ширина фильтра – размер меньшей стороны фильтра, мм (min 100 max 1000 мм);
    • В – высота фильтра – размер большей стороны фильтра, мм
      (min 100 max 1000 мм);
    • Г – глубина фильтра (min 15 max 100 мм, стандартные размеры: 20; 25; 48; 96; 100 мм).

    6 Фиксация фильтрующего материала:

    • RPS – сетка со стороны выхода воздуха, спицы со стороны входа воздуха;
      RD – сетка с обеих сторон.

    Пример маркировки:

    • FPT – FGPE / G4 – 400 / 592 х 592 х 48 / RPS.

    Важно!
    Наша компания ООО «НПП «МИКРОСИСТЕМА» производит стандартные и нестандартные вентиляционные фильтры различных конструкций и любых габаритных размеров по заказу клиента.

    Где и для чего используются ФВП для систем приточной вентиляции

    Фильтр воздушный панельного типа (ФВП) – многообразная линейка изделий 1 (первой) ступени очистки приточного (реже – вытяжного) воздуха.

    Благодаря простоте и надёжности своей конструкции, безопасности монтажа и демонтажа, способности выдерживать высокие механические и температурные нагрузки, воздушные фильтры ФВП используются в вентиляционных установках помещений любого назначения: бытовых, хозяйственных, производственных и др.

    Задачи панельных фильтров для вентиляции:

    • предварительное очищение воздуха (в рамках его подготовки к подаче на фильтры тонкой очистки) в многоступенчатых системах фильтровентиляционного оборудования зданий и помещений;
    • базовая (одноступенчатая) очистка воздуха бытовых и производственных помещений с невысокими требованиями к уровню чистоты окружающего пространства;
    • очистка воздуха в специализированных производственных помещениях, например, химических лабораториях, покрасочных камерах, др;
    • защита от пыли, песка, абразивов, крупных аэрозольных частиц и прочих макро-загрязнителей воздуховодов, функциональных узлов систем вентиляции, отопления и кондиционирования.

    Устройство воздушных панельных фильтров

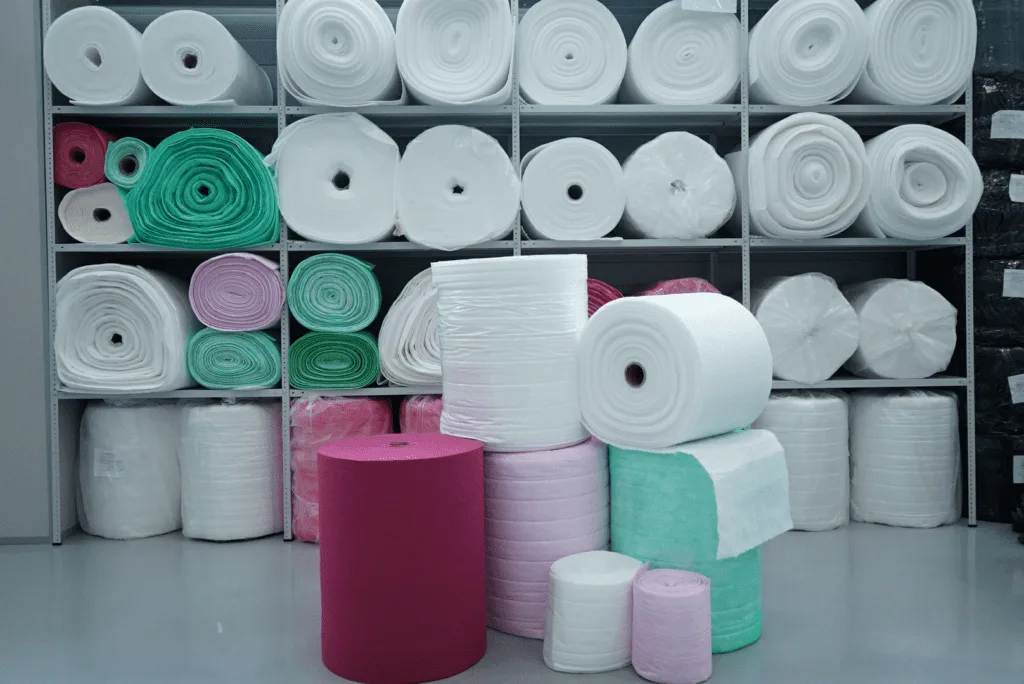

    В качестве фильтрующего материала для панельных вентиляционных фильтров первой ступени очистки используют объёмное нетканое полотно:

    • химическое волокно высокого качества (полиэстер 100%, полиэфир 100% ФилТек, поролон ППУ);
    • стекловолокна.

    Фильтровальный элемент изделия представлен нарезкой фильтрующего полотна, уложенного на опорную сварную сетку из прутьев армированной или оцинкованной стали.

    Каркасная сетка обеспечивает надёжность крепления фильтрующего материала в раме изделия и увеличивает срок его эксплуатации.

    Со стороны входа воздушного потока фильтровальное полотно закрепляется стальными диагональными прутьями (спицами) или второй каркасной сеткой.

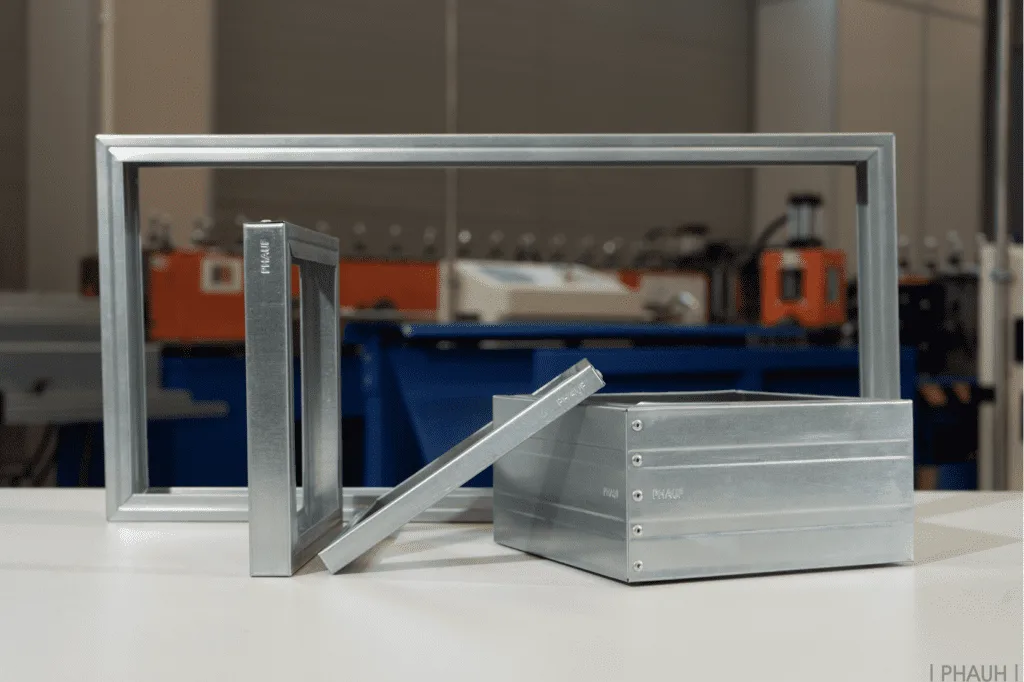

    Корпус фильтра представлен жёсткой рамой из оцинкованной стали, нержавеющей стали, скреплённой замком посредством заклёпочных соединений или рамой из пластика, скрепленной при помощи заклепок.

    Габаритные размеры (В х Ш х Г) профиля рамы могут быть стандартными или определяться исходными данным индивидуального заказчика, пожелавшего купить нестандартный фильтр ФВП.

    Все фильтры для вентиляционного оборудования производства компании ООО «НПП «МИКРОСИСТЕМА» отвечают требованиям национальных отраслевых стандартов.

    Классы очистки

    Фильтры панельного типа предназначены для грубой (реже – средней) очистки подаваемого воздуха.

    Наша компания производит ФВП следующих классов фильтрации (по ГОСТ Р ЕН 779-2007):

    • G3;
    • G4;
    • М5.

    Виды вентиляционных панельных фильтров

    Востребованность и универсальность применения фильтров панельного типа предполагает множество их модификаций.

    Различные марки изделий отличаются друг от друга:

    • по типу фильтрующего материала;
    • по назначению (например, производятся фильтры для круглых и для прямоугольных сечений воздуховода);
    • по способу фиксации фильтрующего полотна в профиле рамы.

    В системах вентиляции и кондиционирования обычно используются панельные фильтры следующих каркасных конструкций:

    • стальные спицы на входе и опорная сетка на выходе воздушного потока;
    • Каркасная сетка с обеих сторон фильтрующего материала.

    Технические характеристики ФВП

    • начальное аэродинамическое сопротивление (в зависимости от марки изделия): от 30 до 90 Па;
    • конечное аэродинамическое сопротивление (в зависимости от марки изделия): от 130 до 250 Па;
    • исходная запылённость подаваемого воздуха: до 3 мг/м3
    • эксплуатация при относительной влажности воздуха: до 100%.

    Преимущества панельных фильтров

    Основные преимущества панельных фильтров:

    • лёгкая и прочная конструкция;
    • простой безопасный монтаж;
    • высокая пылеёмкость;
    • низкий показатель начального аэродинамического сопротивления;
    • возможность регенерации фильтра путём замены фильтрующего материала (по достижению конечного аэродинамического сопротивления загрязнённое полотно извлекается из рамы и заменяется новым);
    • отработанное фильтр-полотно утилизируется как обычный твёрдый строительный мусор;
    • пожаробезопасность (материалы не поддерживают горение огня);
    • экологическая безопасность;
    • Ннизкая цена изделия.

    Важное преимущество фильтров ФВП – сочетание его низкой стоимости с ресурсом многоразового использования.

    Фильтр воздушный панельный ФВП

    Воздушный панельный фильтр (ФВП) предназначен для предварительной очистки воздуха в вентиляционных системах и покрасочных камерах. Является обязательным элементом ВС, обеспечивающим надежную защиту от частиц пыли, волокон, краски, аэрозолей и пр. К его преимуществам относят:

    • равномерное распределение грязевых фракций;
    • надежное крепление к раме;
    • низкое начальное сопротивление;
    • надежная защита: улавливают частицы размером больше 10 мкм.

    Где применяются ФВП фильтры

    Панельные фильтры используются для грубой предварительной очистки воздуха и устанавливаются как первый рабочий узел после заслонки перед вентилятором. В одноступенчатой системе вентиляции может выступать как основной фильтр очистки воздуха.

    Фильтры панельного типа имеют широкую сферу применения. Они используются как в помещениях с невысокими требованиями к чистоте приточного воздуха (школы, офисы, склады, торговые центры и пр.), так и в химических/фармацевтических лабораториях, покрасочных камерах и т.п.

    Конструкция панельного фильтра FTP

    Панельный фильтр PHAUF состоит из:

    • профиля, изготовленного из оцинкованного железа, нержавеющей стали, пластика;
    • фильтрующего материала из полиэстера/стекловолокна класса очистки (G3-М5);
    • опорной сварной сетки из оцинкованного прута.

    Существуют два вида конструкций. Первый с сеткой на входе и выходе. Второй – со стальными спицами на входе и с сеткой на выходе.

    Цена на панельные фильтр будет зависеть от размеров и фильтрующего слоя. Таким образом: чем выше фильтрационные способности материала, тем дороже стоит панельный фильтр. Хотите узнать точную цену? Свяжитесь с нами через форму обратной связи или по телефону: +7 (495) 108-43-97.

    Размеры ФВП

    Наличие собственного производства позволяет нашей компании изготавливать фильтры любой конструкции и модификации. Свяжитесь с нами любым удобным способом, и мы проведем бесплатную техническую консультации по всем интересующим вас вопросам.

    Ширина профиля, внутрь которого укладывается фильтрующий материал, обычно составляет 25, 48, 96, 100 мм. Однако по вашему заказу специалисты ООО «НПП «МИКРОСИСТЕМА» разработают фильтр любого класса очистки, типоразмера и конструкции.

    Классы очистки

    В зависимости от эффективности фильтрующей способности выделяют три класса очистки: грубая, тонкая, сверхвысокая (ULPA).

    Панельные фильтры грубой очистки (G1, G2, G3, G4) справляются с задержкой частицы размером более 10 мкм. К ним относятся:

    • частицы крупной пыли;
    • насекомые;
    • семена растений;
    • перья и пух;
    • сажа.

    Особенности устройства панельных фильтров ФВП

    Особенность панельного типа состоит в том, что коэффициент фильтрации становится выше во время накапливания различных загрязнений. Происходит это за счет сужения отверстий между волокнами. Однако следует помнить, что через время отверстия сузятся настолько, что фильтрующий материал перестанет обеспечивать необходимую пропускную способность и его потребуется заменить.

    Способы отслеживания степени загрязнения ФВП

    Панельные фильтры отвечают за создание оптимального и безопасного микроклимата в помещениях различного назначения. Своевременное отслеживание степени загрязнения предотвращает ускоренный износ оборудования и снижает периодичность замены самого фильтра.

    Способы (методы) отслеживания засорения фильтров:

    Методы ОСЗ Описание
    Визуальный Метод отслеживания предполагает периодический осмотр фильтрующего слоя на наличие загрязнений.
    Автоматизированный Является более точным методом контроля СЗ. Оповещение о замене фильтра поступает от датчиков загазованности, счетчиков, измерителей давления.

    Требования к периодам замены

    Производительность вентиляции напрямую зависит от степени загрязнения фильтра. Во избежание порчи оборудования и внутренней отделки помещения необходимо строго соблюдать рекомендации производителя по срокам замены.

    К факторам, которые влияют на скорость загрязнения, относят:

    • этажность здания;
    • сезонность и климатические особенности;
    • наличие поблизости растущих деревьев, пыльцы;
    • общая загазованность.

    Слой пыли и жира значительно сокращает пропускную способность фильтрующего слоя. Помимо этого, разборка и чистка вентиляционных установок займет немало времени и сил. Рекомендуем не нарушать регламентируемые сроки: летом менять один раз в месяц, зимой – один раз в 2-3 месяца.
