Карманные фильтры (СЕРИЯ PF)

Воздушные фильтры карманного типа изготавливаются грубой, средней и тонкой очистки (грубая очистка от G3-G4 класса, средняя очистка от М5-М6, тонкая от F7-F9). Для грубой очистки используются объемные материалы из 100% полиэстера, тонкой очистки материал на основе полипропилена по технологии «meltblown».

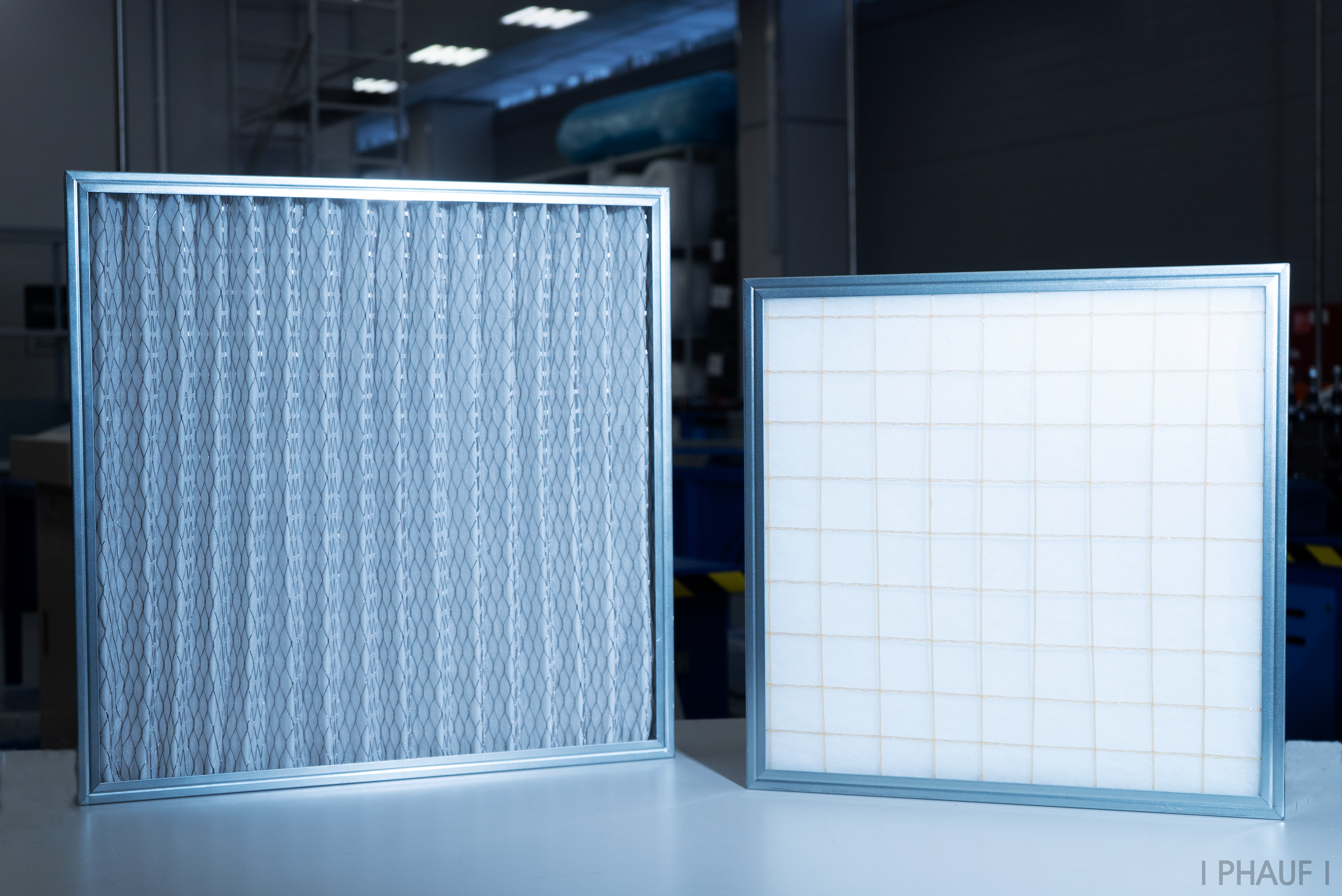

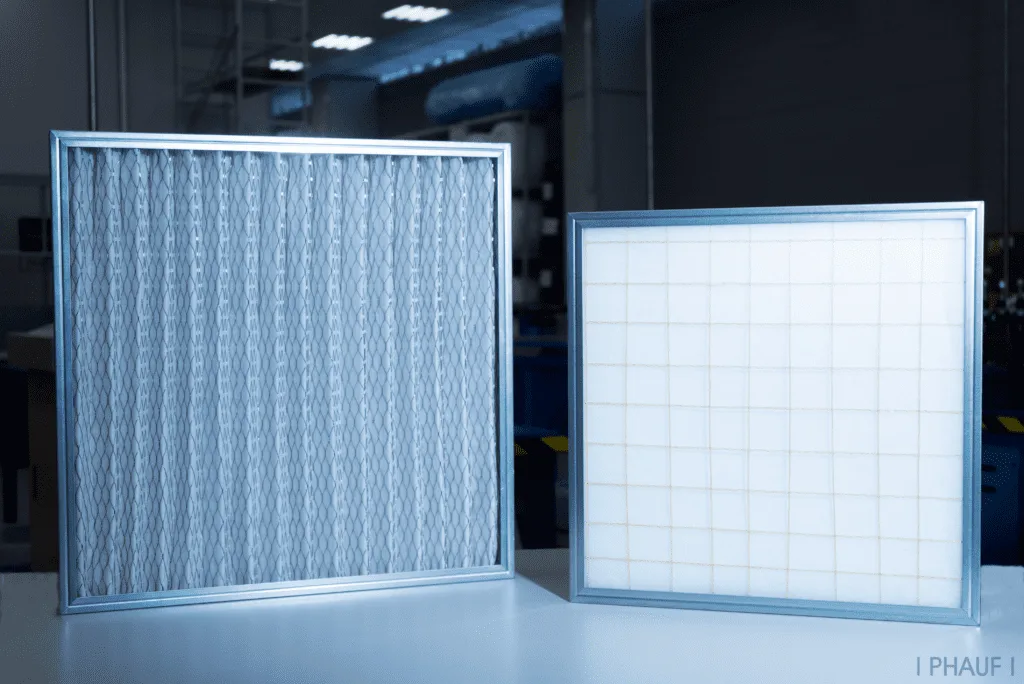

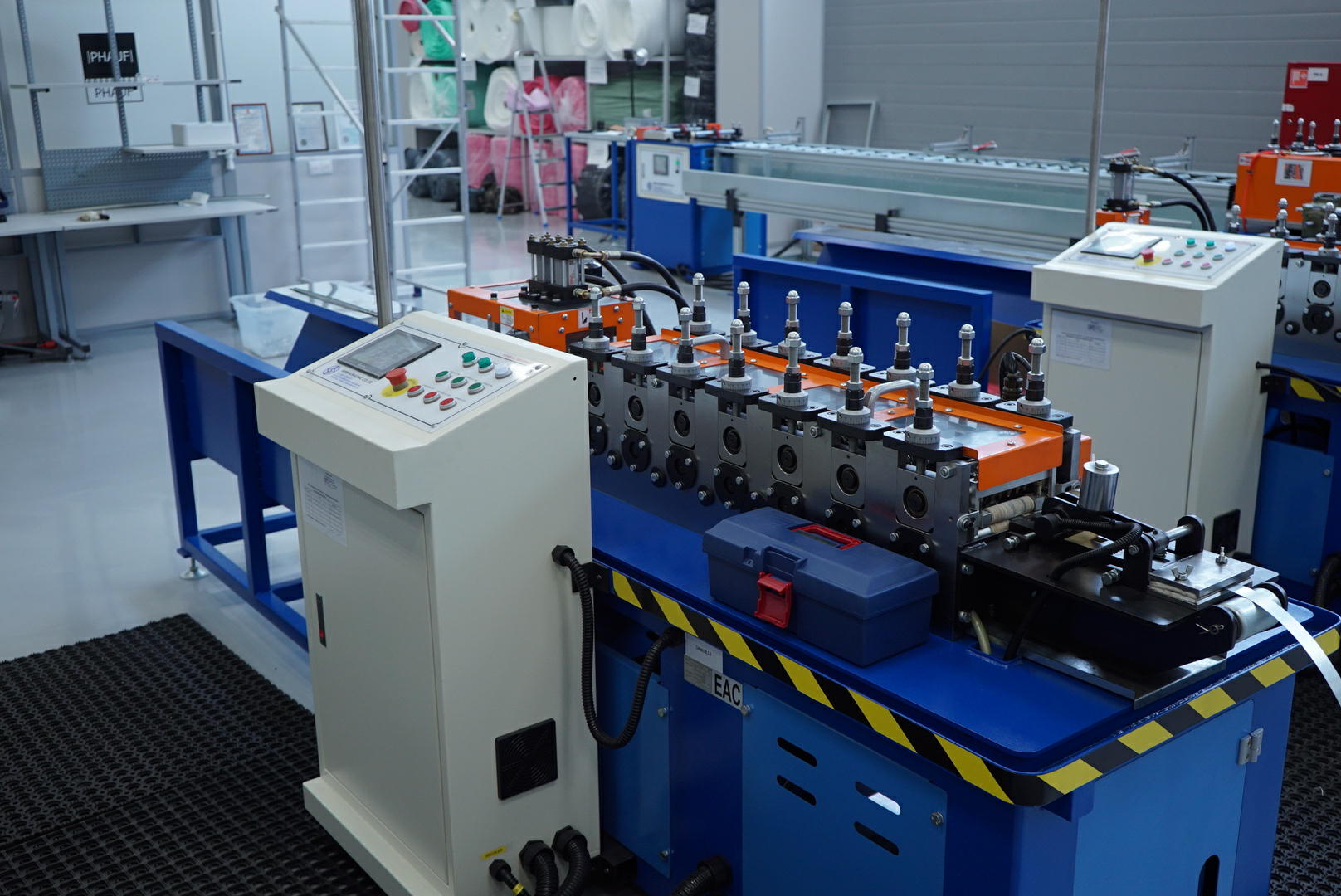

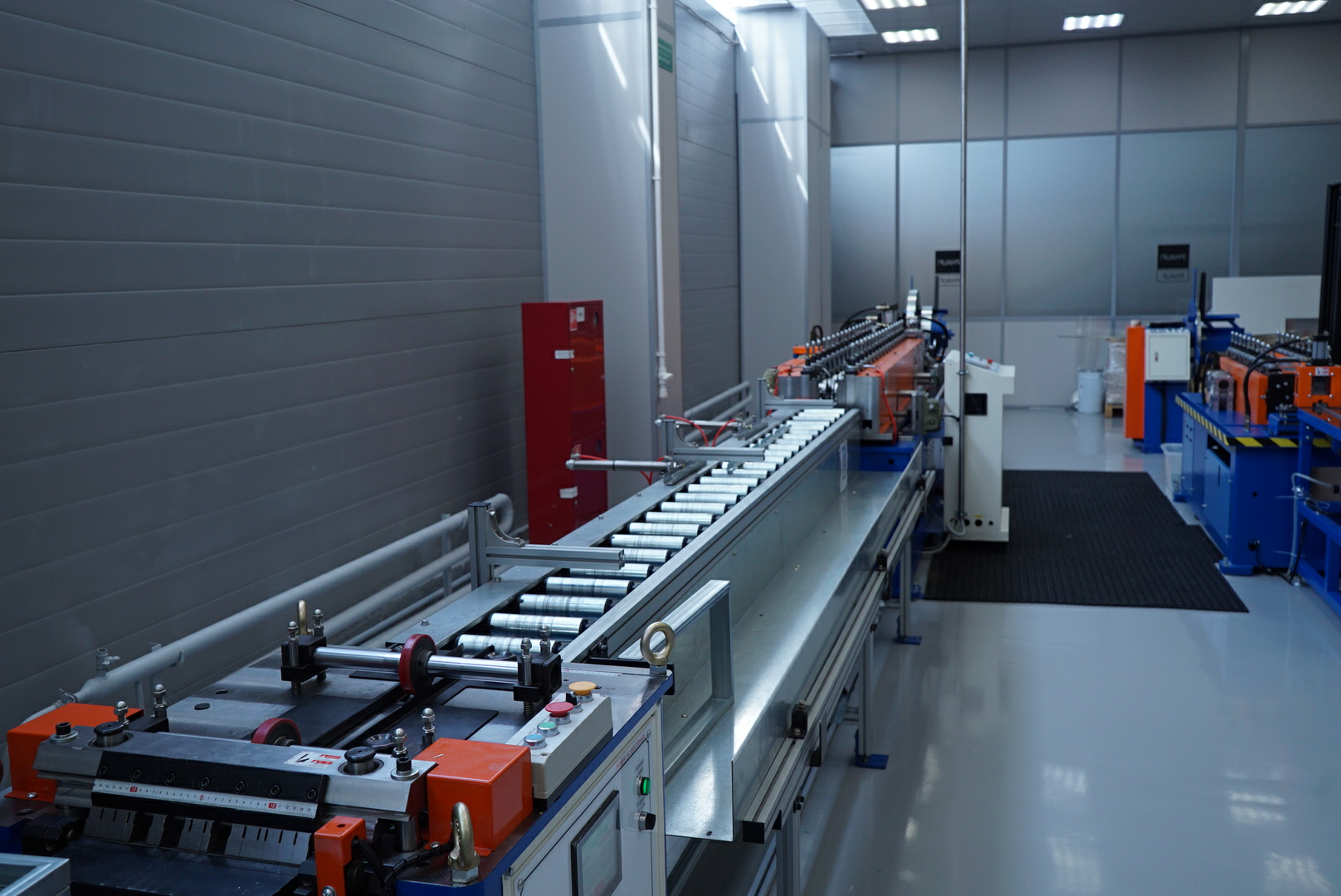

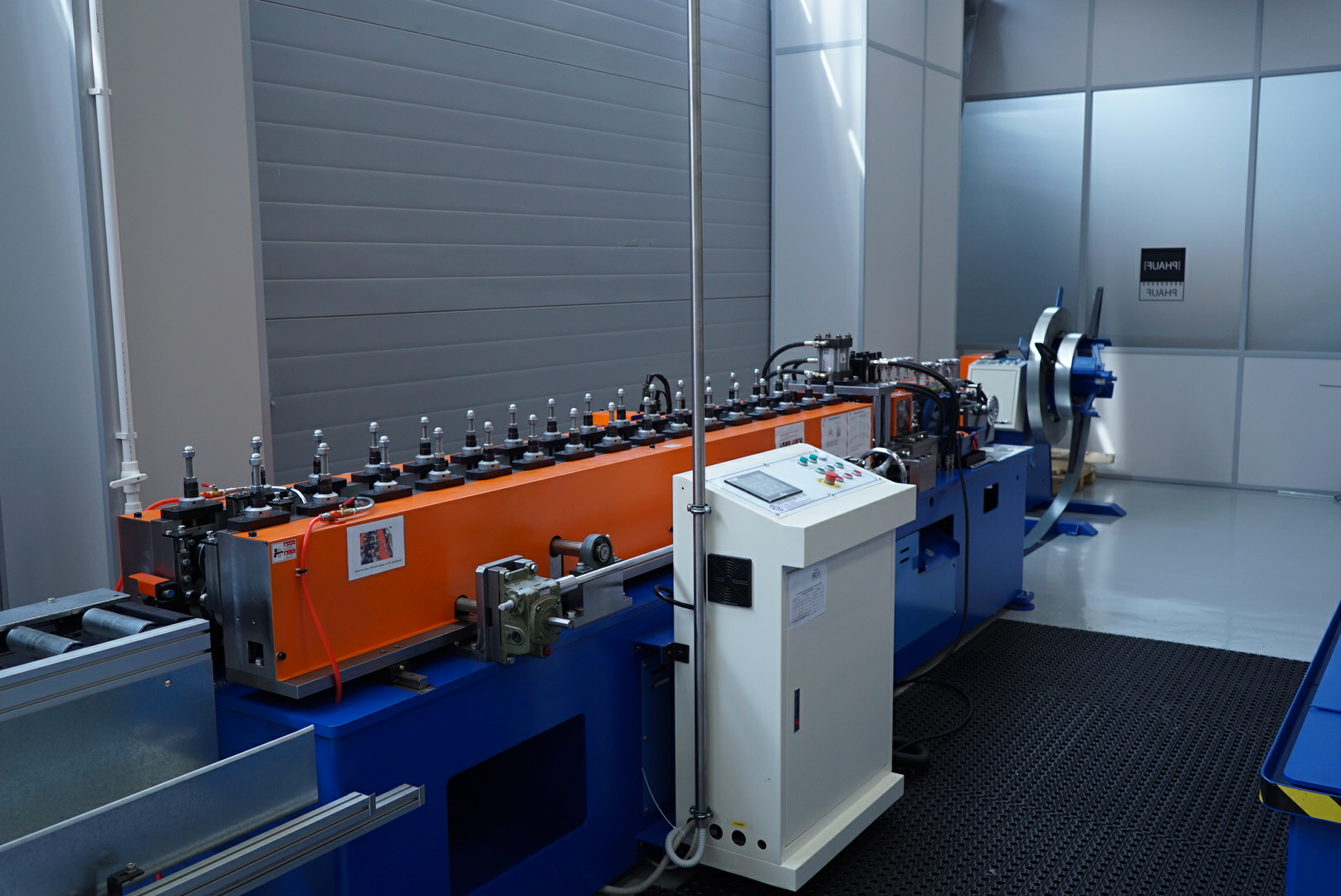

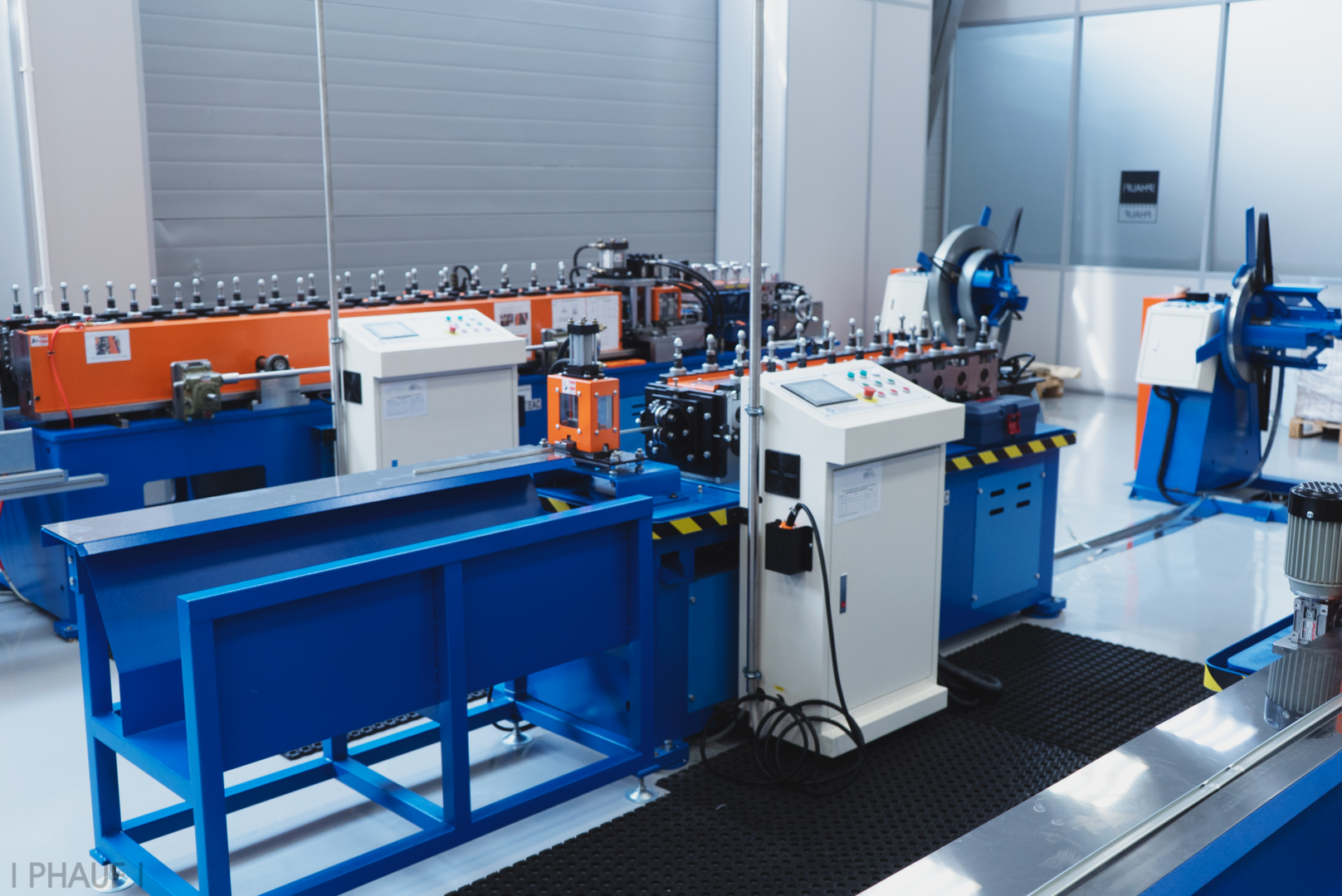

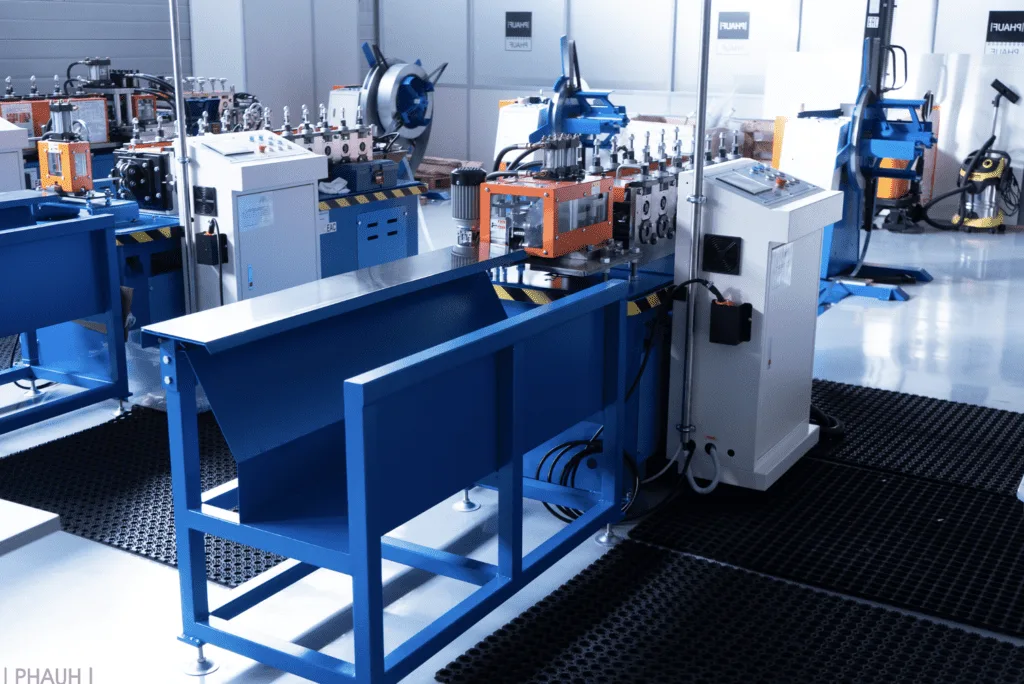

Фильтры изготавливаются полностью на прокатанных профилях из оцинкованной стали, без использования клеевых составов.

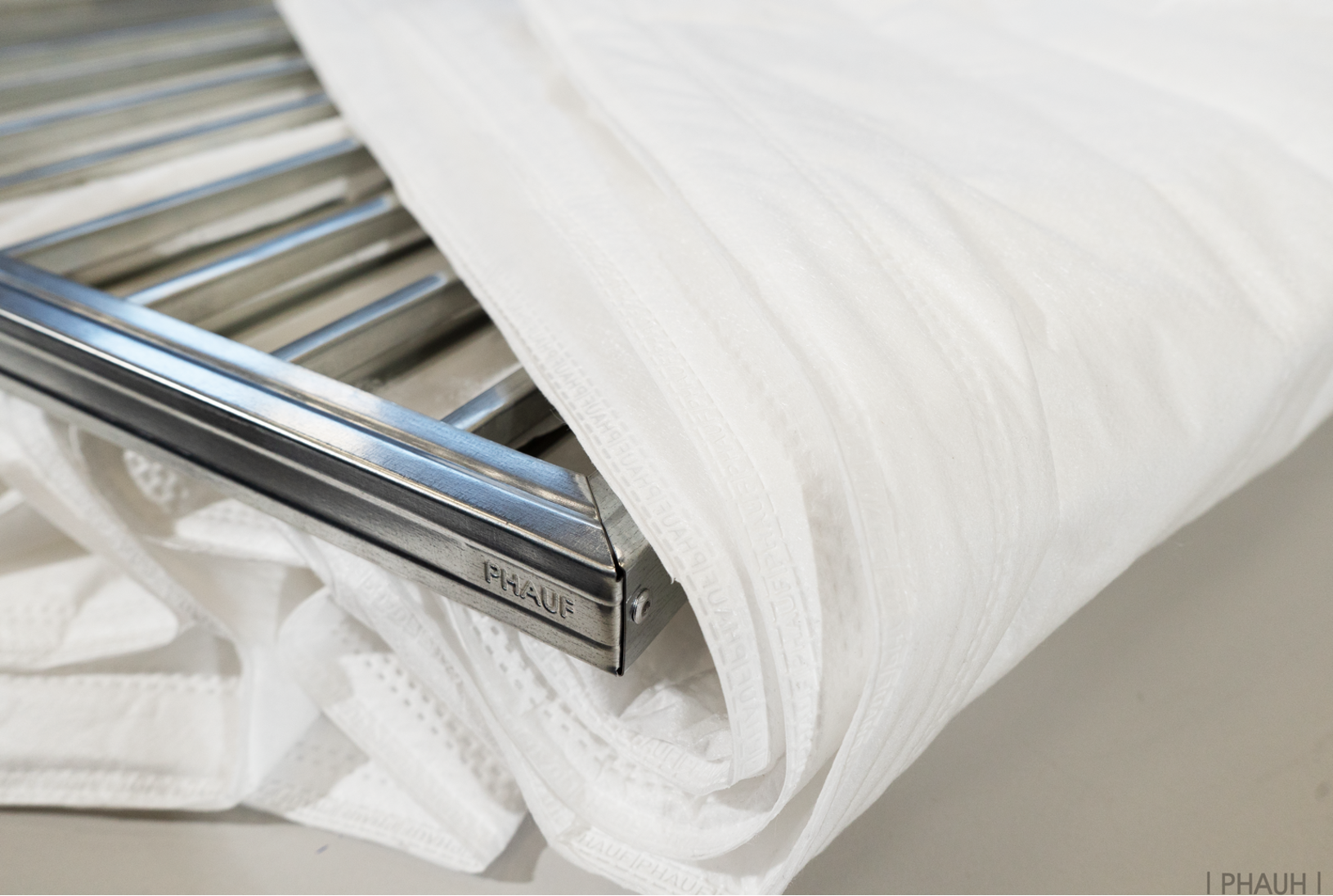

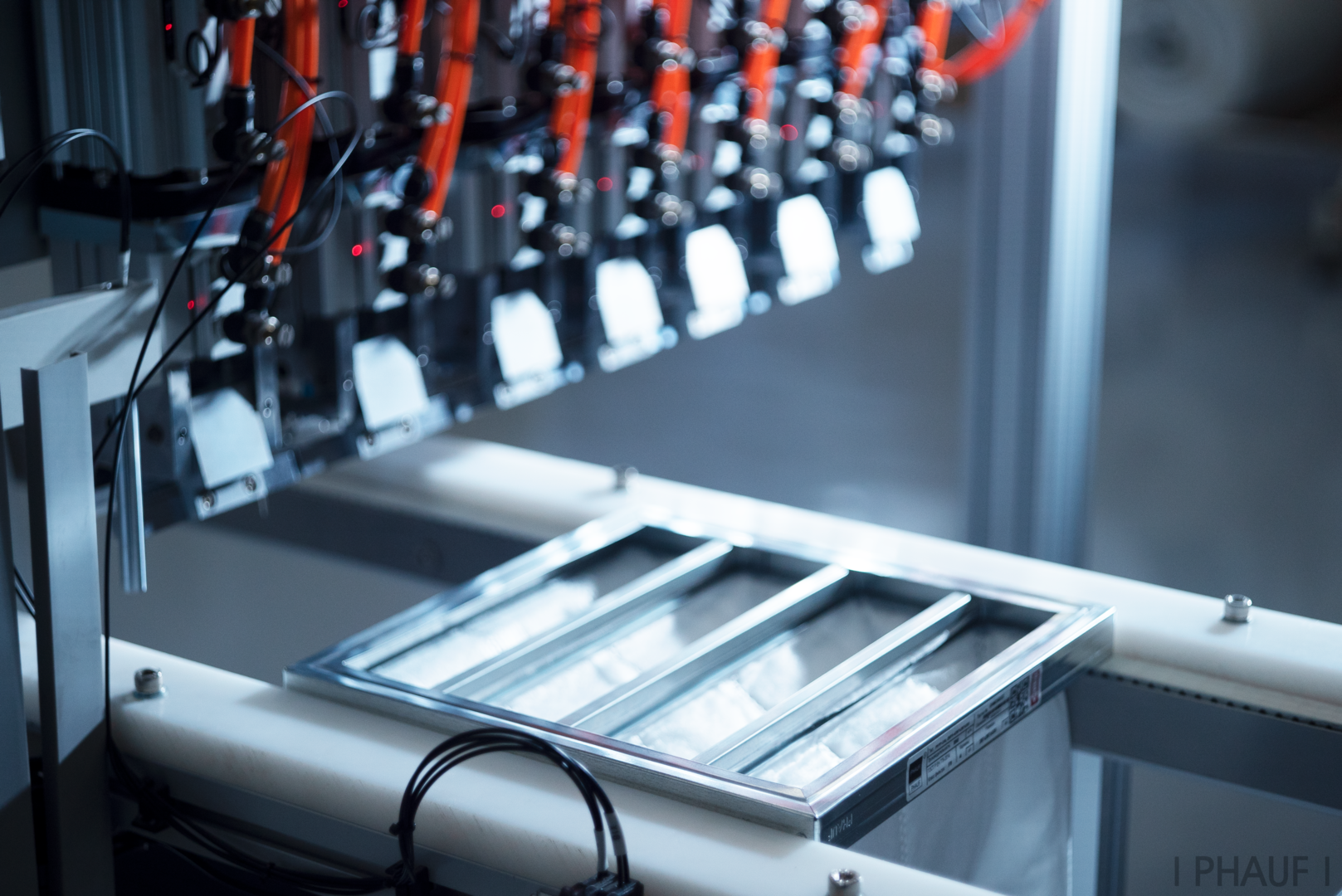

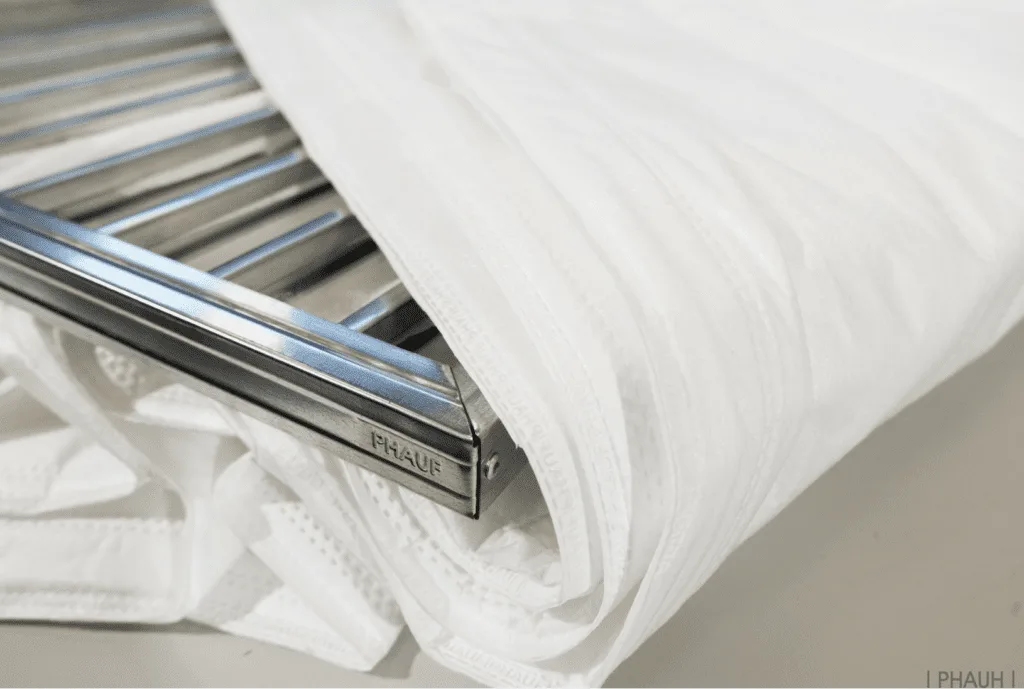

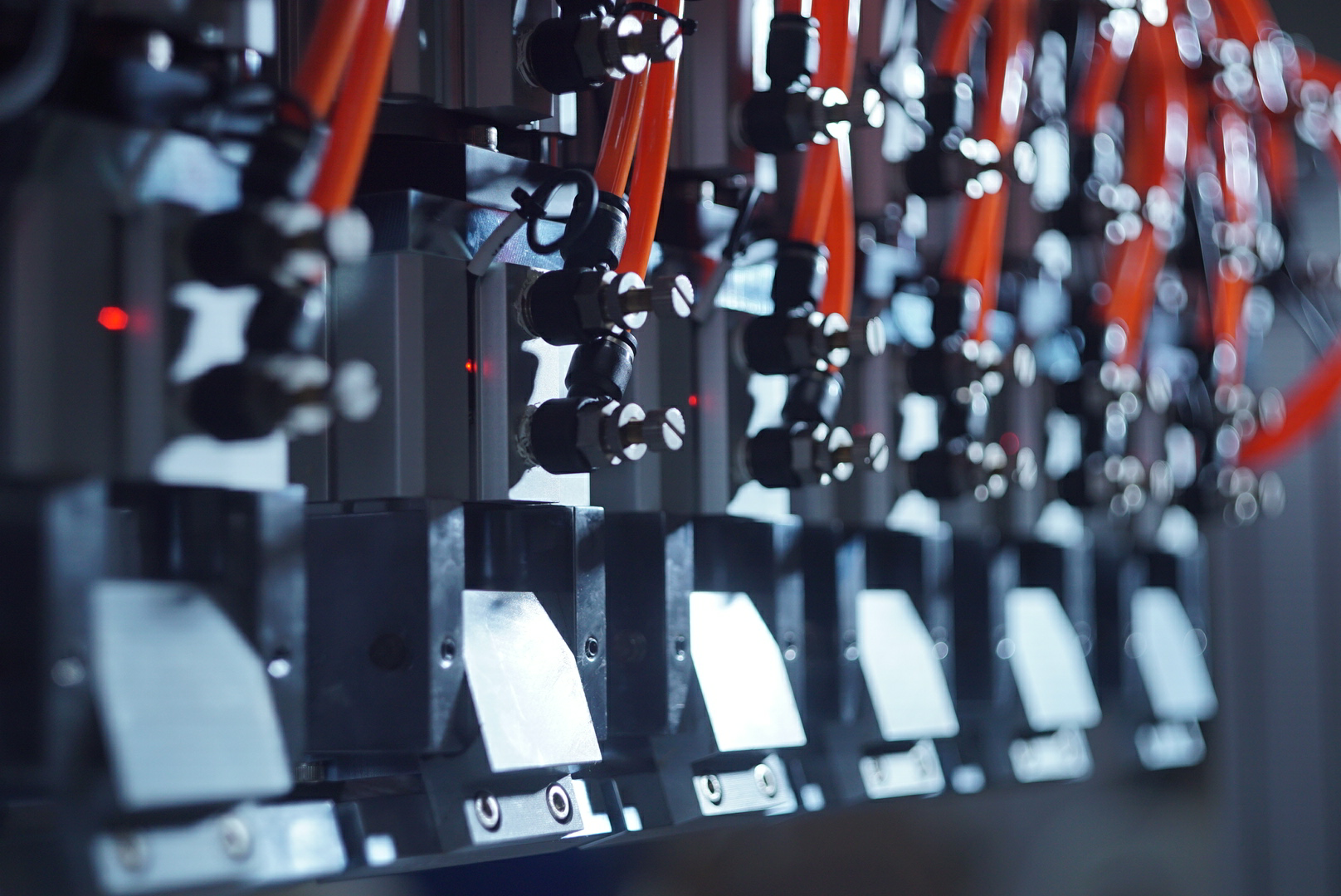

Крепление фильтрующих карманов в основной раме осуществляется надежно за счет фальцевого соединения внутренней рамки с верхней обжимной направляющей (клипсой) на полностью автоматической линии, без участия человека.

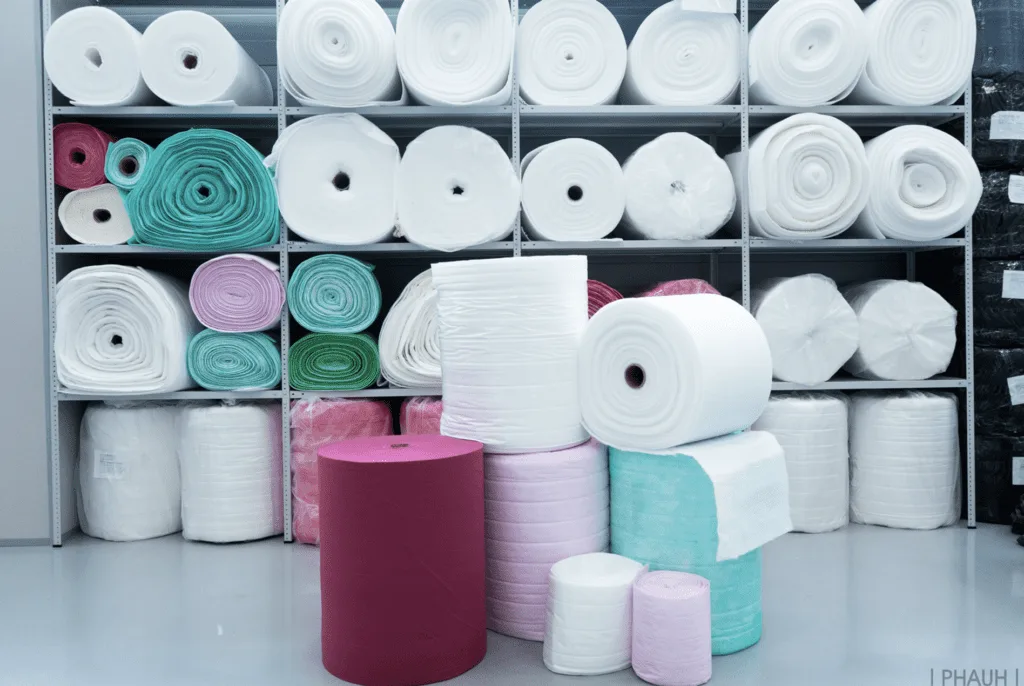

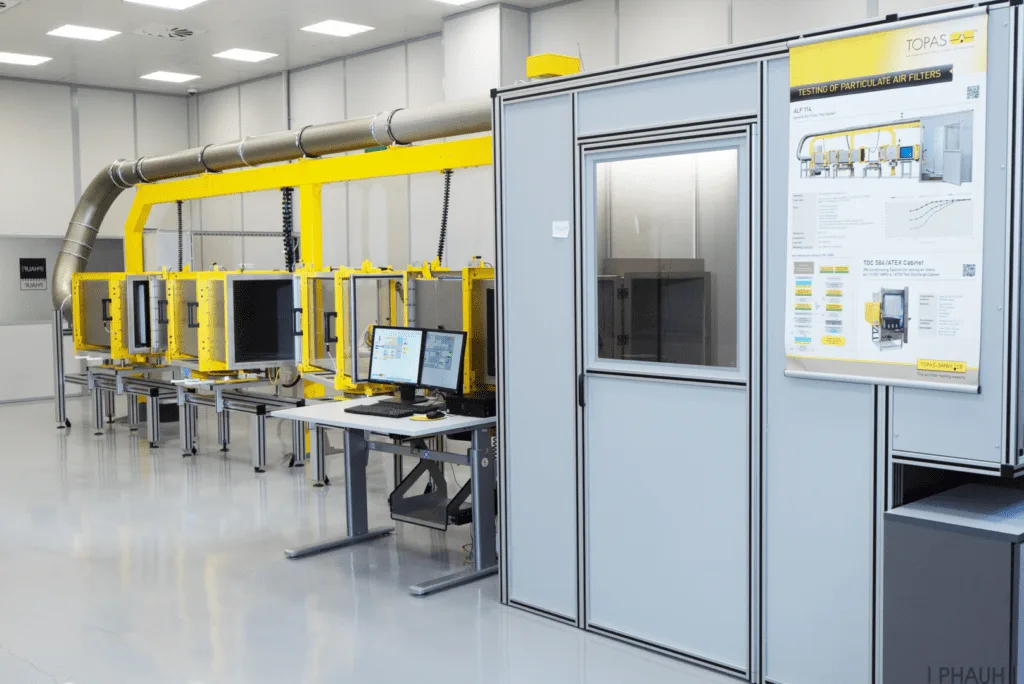

Каждая партия фильтрующего материала проходит тестирование на тестере ALF 114 (TOPAS, GmbH), с целью подтверждения параметров (начального перепада давлении, эффективности и т.д.), в соответствии с ГОСТ Р ЕН 779 – 2014. По требованию заказчика, мы имеем техническую возможность провести тестирование по новому Европейскому стандарту ISO 16890.

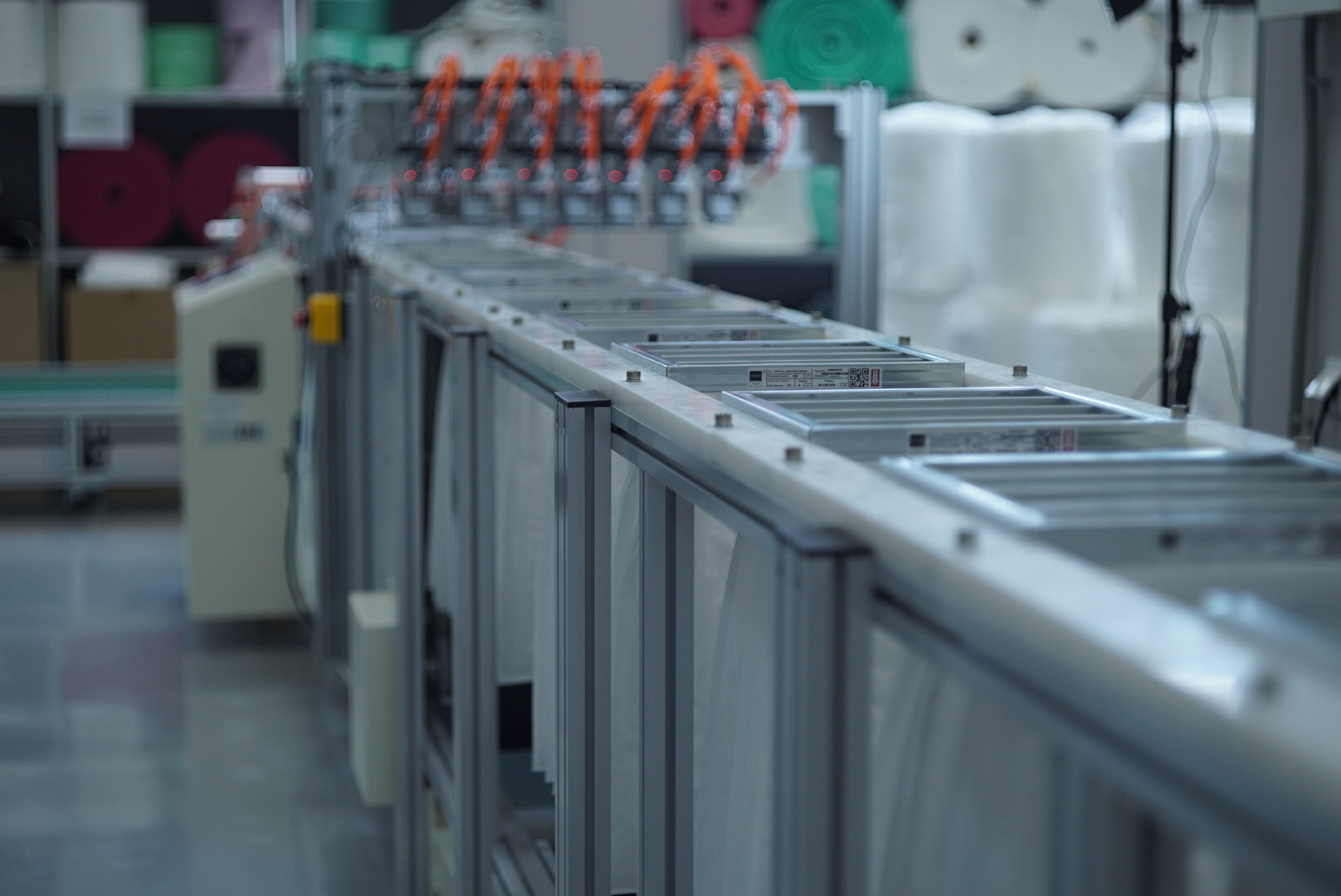

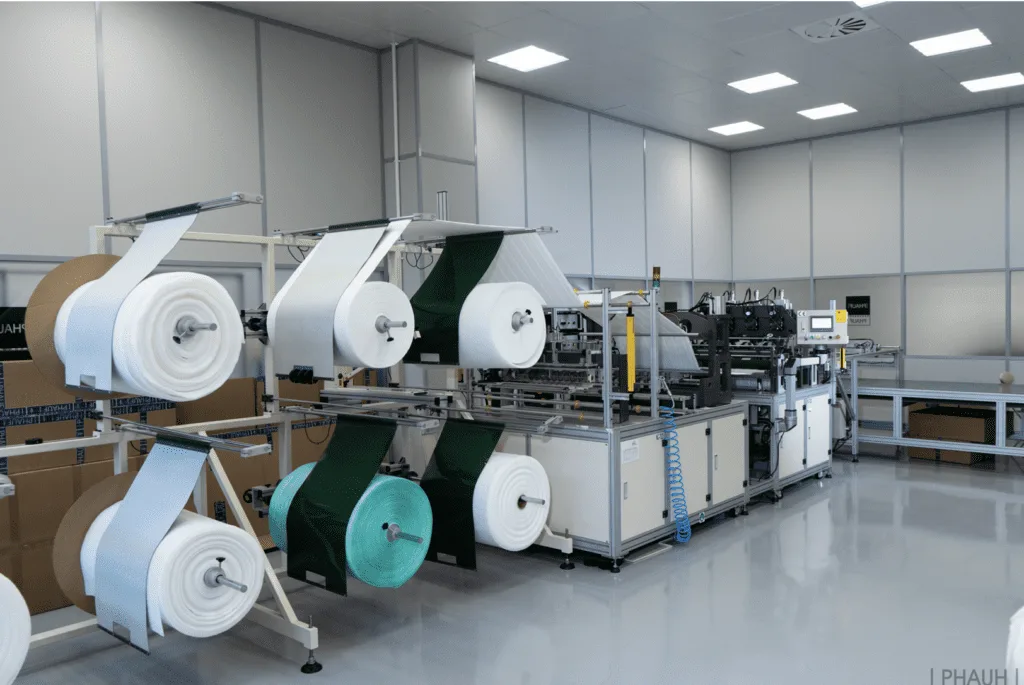

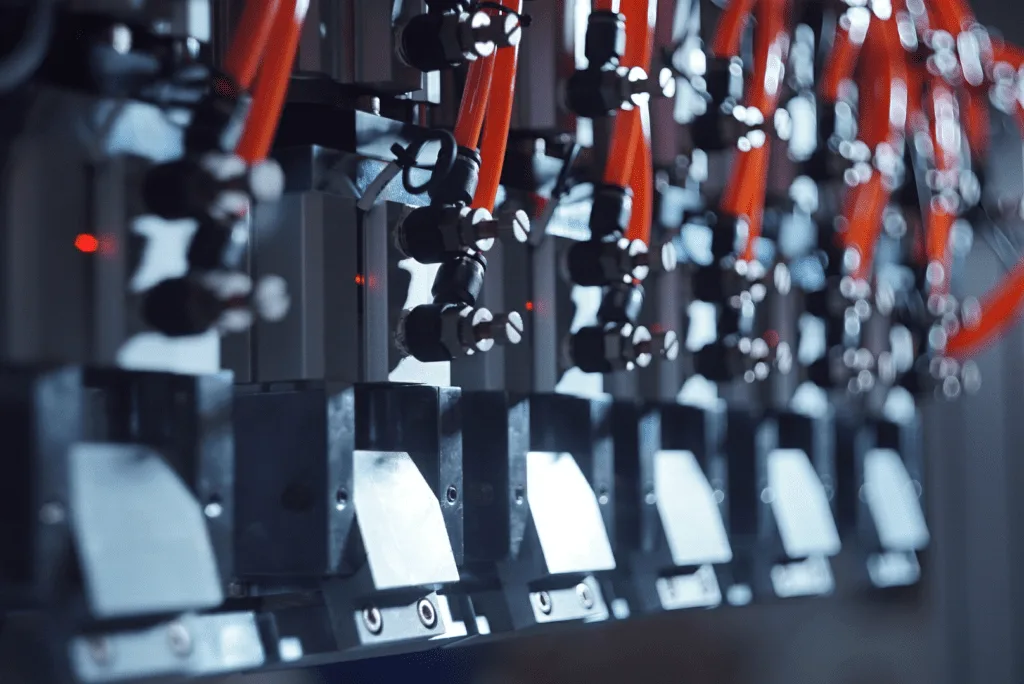

Сваривание карманов осуществляется на специализированной ультразвуковой линии, что гарантирует точность геометрических размеров, надежное соединение швов и в конечном итоге, качество всего изделия.

Состоит фильтр из основной рамки, внутренних рамок равных по кол-ву карманов, фильтрующих карманов (их кол-во в зависимости от габарита фильтра), уплотнителя (опционально). Основные параметры фильтра отображены на этикетке.

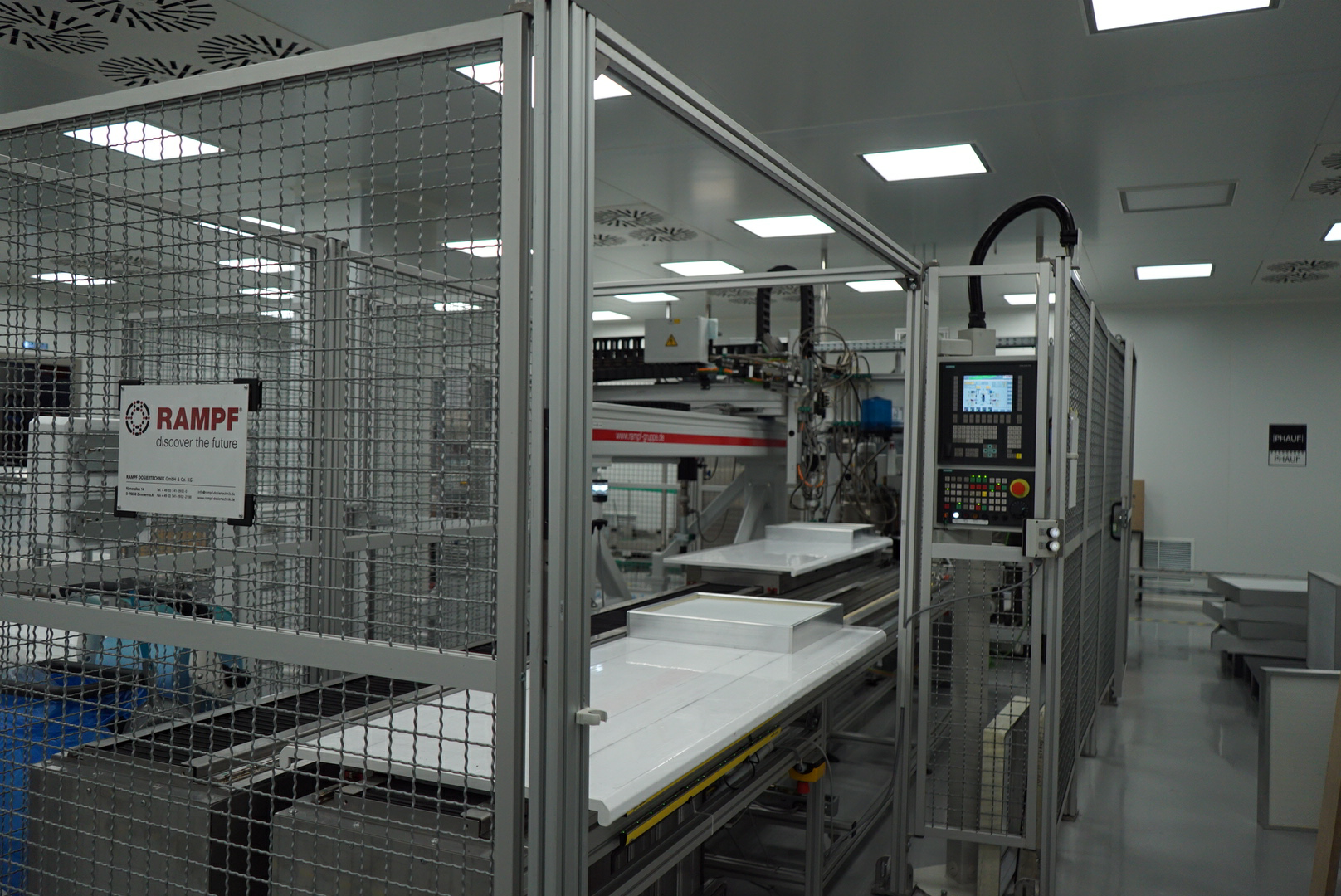

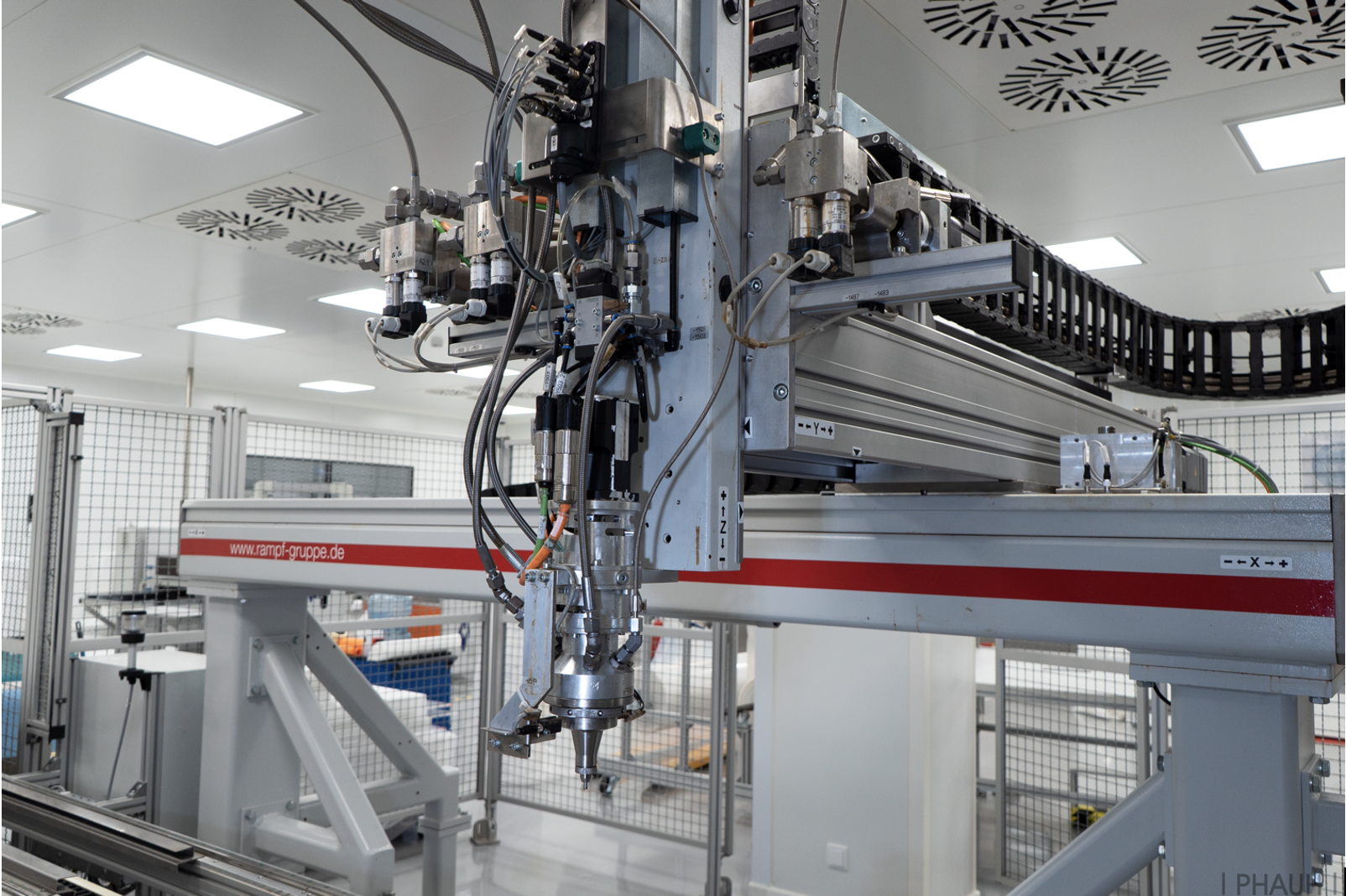

В качестве уплотнителя используется бесшовный вспененный полиуретан, наносимый методом адгезии на автоматизированном комплексе DR-CNC (RAMPF, GmbH) или уплотнитель на клеевой основе из EPDM резины.

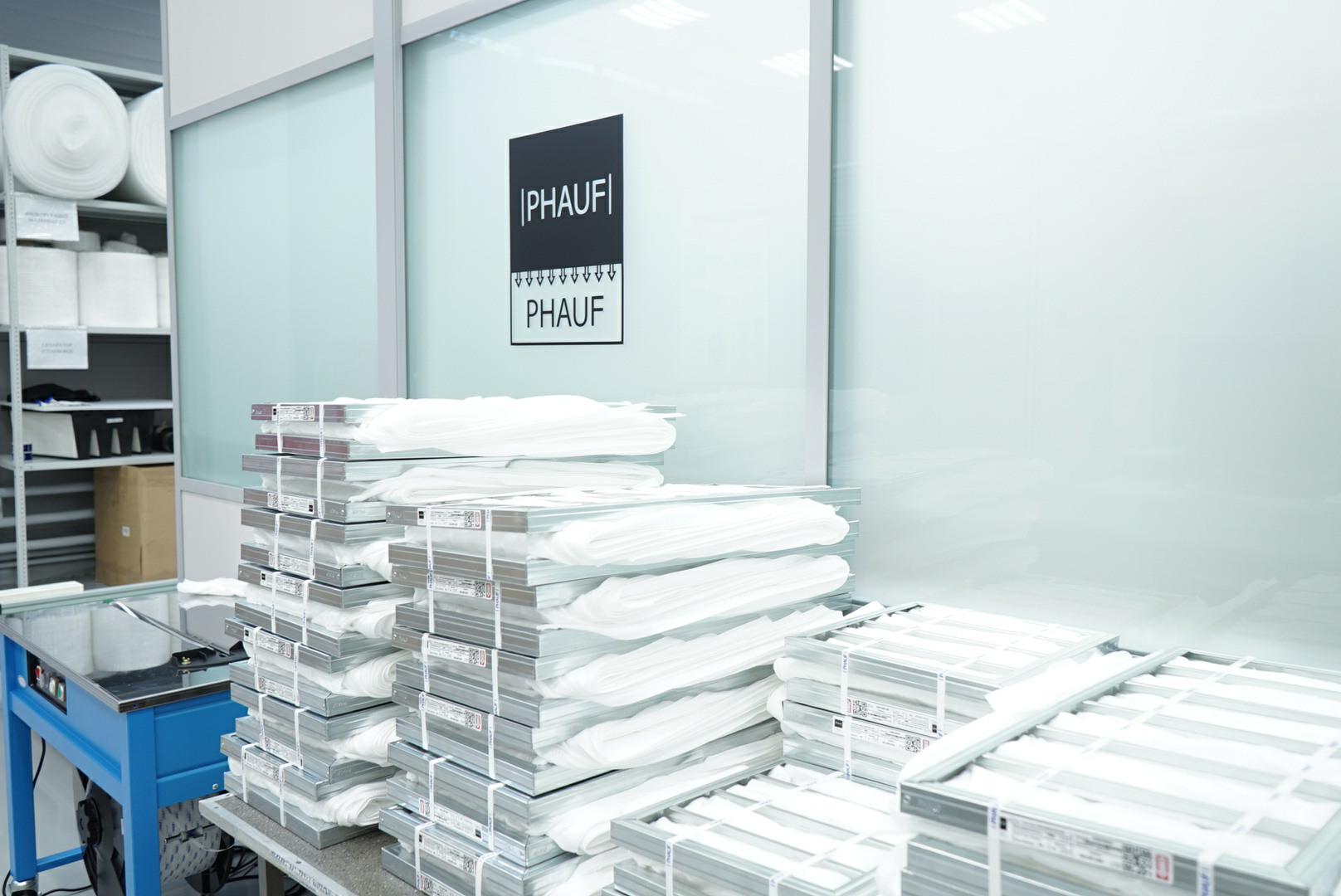

Готовая продукция упаковывается специальным образом в групповую тару, со всеми сопроводительными документами.

Карманный фильтр грубой очистки с материалом из полиэстера

Карманный фильтр тонкой очистки с материалом из мельтблауна

Карманные фильтры тонкой очистки из микротонкого стекловолокна

Карманные фильтры – что это, особенности конструкции

Фильтры вентиляционные карманного типа (ФВК) – устройства, используемые для 1 (первой) и 2 (второй) ступеней очистки воздуха в приточно-вытяжных установках систем вентиляции различных помещений.

Также такими фильтрами оснащаются системы кондиционирования и отопления воздушного пространства зданий и сооружений.

Конструкция карманного фильтра для вентиляции

Функциональные элементы изделия выполнены из фильтрующего материала, сшитого (сваренного) в виде нескольких карманов. Количество карманов зависит от габаритов фильтра.

Чем больше размер и количество карманов, тем больше ёмкость и срок службы фильтрующих элементов, и, соответственно, меньше сопротивление.

Используемые фильтрующие материалы:

• для карманных фильтров грубой очистки – объёмные ткани из 100-процентного полиэстера (полиэфирное волокно);
• для карманных фильтров тонкой очистки – волокнистый тканевой материал на основе полипропилена (технология Мeltblown).

Карманы фильтра тонкой очистки могут дополнительно разделяться на отдельные отсеки, разграниченные сепаратором. Такое сегментирование обеспечивает равномерное распределение поглощённых из воздуха загрязняющих частиц в плоскости фильтрующего материала.

Фильтрующий элемент изделия крепится к раме с поперечными перекладинами. Последние дают прочность натяжке материала. Число перекладин на раме соответствует количеству карманов фильтра.

Рама изделия выполняется из оцинкованной стали в виде замка на заклёпочных соединениях или из пластика.

Герметичность крепления фильтрующего элемента к профилю достигается посредством вспененного уплотнителя, уложенного по периметру рамы.

Важно! Максимальная степень загрязнения ФВК определяется по достижению показателя конечного значения перепада давления (измеряется дифманометром).

Отработанный фильтр заменяется на новый — чистке, мойке, повторной эксплуатации изделие не подлежит.

Где применяются?

Карманными фильтрами оснащаются вентиляционные агрегаты среднего и высокого давления, приточные установки подвесного и напольного типов.

В одноступенчатых приточных установках ФВК могут быть единственным фильтрующим элементом для очищения наружного воздуха от насекомых, крупной пыли и грязи.

В многоступенчатых приточно-вытяжных вентиляционных системах чистых помещений эти устройства выполняют предварительную обработку воздуха перед его подачей на абсолютный НЕРА фильтр.

Карманные фильтры (ФВК) нашли широчайшее применение в фильтровентиляционном оборудовании:

• жилых помещений;
• медицинских центров;
• торговых залов;
• производственных и хозяйственных помещений;

Классификация (ФВК) по уровню очистки воздуха

Линейка фильтров карманного типа компании ООО «НПП «МИКРОСИСТЕМА» производится в соответствии с требованиями обновлённых версий международного EN 779:2012 и национального ГОСТ Р ЕН 779-2014 стандартов и включает в себя группы изделий:

• грубой очистки воздуха — классы фильтрации G3, G4);
• промежуточной или средней очистки воздуха — классы фильтрации М5 (F5), М6 (F6);
• тонкой очистки воздуха — классы фильтрации F7, F8, F9;.

Фильтры грубой очистки G3, G4
Технические характеристики

Воздушные карманные фильтры 1 ступени очистки осуществляют предварительную (базовую) обработку приточного и циркулярного воздуха жилых или производственных помещений. А также защищают от загрязнений части самих вентиляционных установок:

• вентиляторные узлы;
• теплообменники нагревателей и охладителей;
• секции адиабатического увлажнения воздуха;
• секции рекуперации тепла.

Фильтры средней и тонкой очистки воздуха М5/F5, М6/F6, F7, F8, F9.
Технические характеристики

Важно!
Согласно действующему ГОСТ Р ЕН 779—2014, классы фильтров тонкой очистки F5 и F6 заменены на классы средней очистки М5 и М6 с сохранением прежних характеристик.

Задача карманных воздушных фильтров 2 ступени очистки — обеспечение заданных гигиенических параметров чистоты воздуха внутри зданий.

ФВК тонкой фильтрации способны удерживать атмосферные загрязнители размером меньше 1 мкм, в том числе аллергены и бактерии (класс F9). Они подходят для достаточной и эффективной очистки воздуха жилых, офисных, медицинских и подобных помещений.

Их также используют в качестве предфильтров для высокоэффективных фильтров НЕРА в многоступенчатых приточно-вытяжных вентиляционных системах чистых помещений и стерильных зон.

Достоинства воздушных карманных фильтров

К достоинствам воздушным фильтров можно отнести:

• простую конструкцию;
• низкое сопротивление;
• высокую пылеёмкость;
• надёжность, долговечность;
• легкую заменимость;
• прогрессивные фильтрующие материалы (микробиологически неактивные, самозатухающие);
• утилизируемость как твёрдый строительный мусор;
• низкую цену.

Как выбрать карманный воздушный фильтр?

Для того, чтобы заказать и купить карманный фильтр для вентиляции важно определить его форму, габариты, технические характеристики, требуемый класс фильтрации.

Эти сведения указываются в техпаспорте соответствующей вентиляционной установки, в конструкторской документации соответствующего фильтровентиляционного оборудования или на информационной табличке «старого» (подлежащего замене) фильтра.

Специалисты нашей компании разрабатывают и производят фильтры любой конструкции по индивидуальному заказу клиента.

На что надо обращать внимание при заказе ФВК?

• Материал рамы – предпочтительно: прокатанный профиль из оцинкованной стали. В отдельных случаях допустим качественный пластик.
• Материал карманов – современный синтетический фильтрующий материал (полиэстер, полипропилен Мeltblown), нетоксичный, термостойкий, многослойной структуры, проклеенной посредством термоклея.
• Обеспечение полной герметичности всех соединений элементов конструкции.
• Для внешних воздухозаборов лучше выбирать фильтры грубой очистки классов G3, G4.

Вся продукция компании ООО «НПП «МИКРОСИСТЕМА» соответствует, ГОСТ Р, ТУ и требованиям пожарной безопасности.

На каждое изделие предоставляется паспорт, сертификат качества.

Маркировка карманных фильтров

1 Тип:

• PFPE – карманный фильтр с фильтрующим материалом из полиэстера;
• PFPP – карманный фильтр с фильтрующим материалом из полипропилена;
• PFGF – карманный фильтр с фильтрующим материалом из микротонкого стекловолокна.

2 Конструкция:

• GAL – рамка из оцинкованной стали;
• PLA – рамка из пластика.

3 Толщина рамки (мм):

• 25.

4 Класс очистки по ГОСТ Р ЕН 779-2014:

• G3;
• G4;
• M5;
• M6;
• F7;
• F8;
• F9.

5 Количество карманов, шт:

• от 3 до 10.

6 Габариты фильтра:

• Ш – ширина фильтра (от 287 до 892 мм);
• В – высота фильтра (от 287 до 892 мм);
• Г – глубина карманов (от 100 до 1000 мм).

7 Наличие уплотнителя:

• NV – непрерывный уплотнитель со стороны входа потока воздуха;
• NP – непрерывный уплотнитель со стороны выхода потока воздуха;
• ND – непрерывный уплотнитель с двух сторон.

Примечания к пункту 1:

*PE – фильтрующий материал из полиэстера; *PP – фильтрующий материал из полипропилена (meltblown); *GF – фильтрующий материал из микротонкого стекловолокна (glass fiber).

Пример маркировки:

• PFPP — GAL – 25 / F7 — 8 / 592 х 592 х 360 / NP.

Важно!
Наше производство выполняет изготовление стандартных и нестандартных фильтров различных размеров, с различным количеством карманов — по желанию заказчика.

Карманные фильтры – что это, особенности конструкции

Фильтры вентиляционные карманного типа (ФВК) – устройства, используемые для 1 (первой) и 2 (второй) ступеней очистки воздуха в приточно-вытяжных установках систем вентиляции различных помещений.

Также такими фильтрами оснащаются системы кондиционирования и отопления воздушного пространства зданий и сооружений.

Конструкция карманного фильтра для вентиляции

Функциональные элементы изделия выполнены из фильтрующего материала, сшитого (сваренного) в виде нескольких карманов. Количество карманов зависит от габаритов фильтра.

Чем больше размер и количество карманов, тем больше ёмкость и срок службы фильтрующих элементов, и, соответственно, меньше сопротивление.

Используемые фильтрующие материалы:

• Для карманных фильтров грубой очистки — объёмные ткани из 100-процентного полиэстера (полиэфирное волокно)
• Для карманных фильтров тонкой очистки – волокнистый тканевой материал на основе полипропилена (технология Мeltblown)

Карманы фильтра тонкой очистки могут дополнительно разделяться на отдельные отсеки, разграниченные сепаратором. Такое сегментирование обеспечивает равномерное распределение поглощённых из воздуха загрязняющих частиц в плоскости фильтрующего материала.

Фильтрующий элемент изделия крепится к раме с поперечными перекладинами. Последние дают прочность натяжке материала. Число перекладин на раме соответствует количеству карманов фильтра.

Рама изделия выполняется из оцинкованной стали в виде замка на заклёпочных соединениях или из пластика.

Герметичность крепления фильтрующего элемента к профилю достигается посредством вспененного уплотнителя, уложенного по периметру рамы.

Важно! Максимальная степень загрязнения ФВК определяется по достижению показателя конечного значения перепада давления (измеряется дифманометром).
Отработанный фильтр заменяется на новый — чистке, мойке, повторной эксплуатации изделие не подлежит.

Где применяются?

Карманными фильтрами оснащаются вентиляционные агрегаты среднего и высокого давления, приточные установки подвесного и напольного типов.

В одноступенчатых приточных установках ФВК могут быть единственным фильтрующим элементом для очищения наружного воздуха от насекомых, крупной пыли и грязи.

В многоступенчатых приточно-вытяжных вентиляционных системах чистых помещений эти устройства выполняют предварительную обработку воздуха перед его подачей на абсолютный НЕРА фильтр.

Карманные фильтры (ФВК) нашли широчайшее применение в фильтровентиляционном оборудовании:

• Жилых помещений
• Медицинских центров
• Торговых залов
• Производственных и хозяйственных помещений

Классификация (ФВК) по уровню очистки воздуха

Линейка фильтров карманного типа компании ООО «НПП «МИКРОСИСТЕМА» производится в соответствии с требованиями обновлённых версий международного EN 779:2012 и национального ГОСТ Р ЕН 779-2014 стандартов и включает в себя группы изделий:

• Грубой очистки воздуха — классы фильтрации G3, G4)
• Промежуточной или средней очистки воздуха — классы фильтрации М5 (F5), М6 (F6)
• Тонкой очистки воздуха — классы фильтрации F7, F8, F9

Фильтры грубой очистки G3, G4
Технические характеристики

Воздушные карманные фильтры 1 ступени очистки осуществляют предварительную (базовую) обработку приточного и циркулярного воздуха жилых или производственных помещений. А также защищают от загрязнений части самих вентиляционных установок:

• Вентиляторные узлы
• Теплообменники нагревателей и охладителей
• Секции адиабатического увлажнения воздуха
• Секции рекуперации тепла

Технические характеристики ФВК грубой очистки

Фильтры средней и тонкой очистки воздуха М5/F5, М6/F6, F7, F8, F9.
Технические характеристики

Важно!
Согласно действующему ГОСТ Р ЕН 779—2014, классы фильтров тонкой очистки F5 и F6 заменены на классы средней очистки М5 и М6 с сохранением прежних характеристик.

Задача карманных воздушных фильтров 2 ступени очистки — обеспечение заданных гигиенических параметров чистоты воздуха внутри зданий.

ФВК тонкой фильтрации способны удерживать атмосферные загрязнители размером меньше 1 мкм, в том числе аллергены и бактерии (класс F9). Они подходят для достаточной и эффективной очистки воздуха жилых, офисных, медицинских и подобных помещений.

Их также используют в качестве предфильтров для высокоэффективных фильтров НЕРА в многоступенчатых приточно-вытяжных вентиляционных системах чистых помещений и стерильных зон.

Технические характеристики ФВК второй ступени очистки

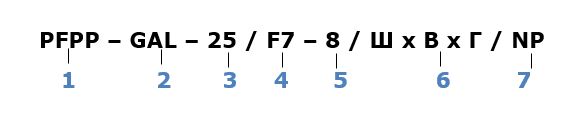

Обозначение PFPP – GAL – 25 / F7 – 8 / Ш х В х Г / NP фильтров — расшифровка

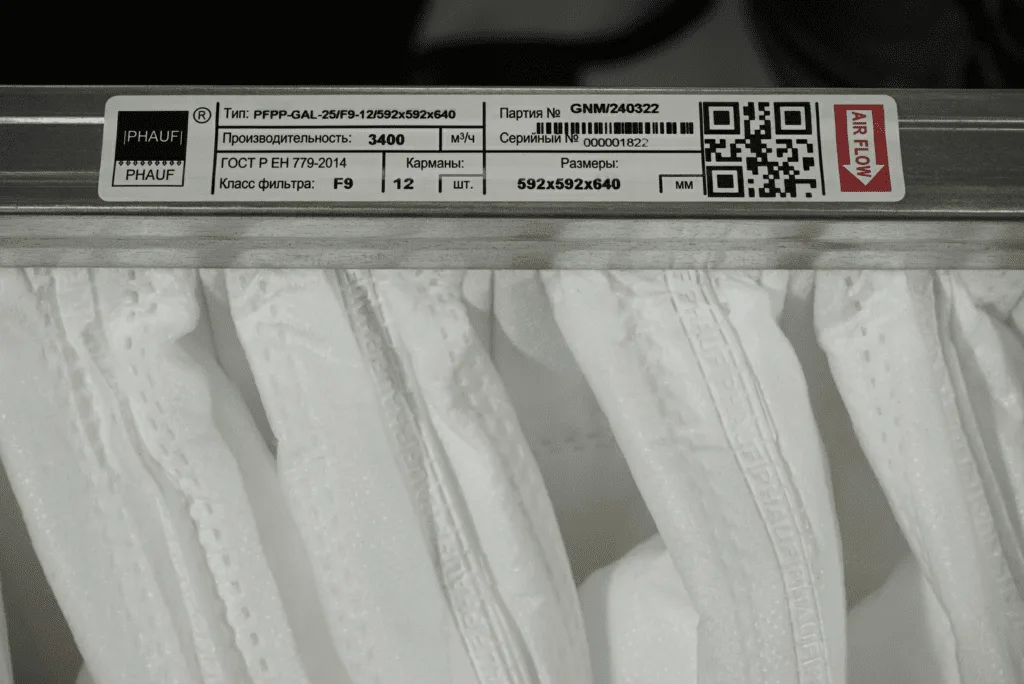

В паспорте изделия, на информационной табличке фильтра, размещённой по внешней стороне профиля рамы, указываются сведения об изготовителе, габаритные размеры, класс очистки и производительность фильтра по воздуху.

Достоинства воздушных карманных фильтров

• Простая конструкция.
• Низкое сопротивление.
• Высокая пылеёмкость.
• Функционально надёжны, долговечны.
• Легко заменяются.
• Прогрессивные фильтрующие материалы (микробиологически неактивные, самозатухающие).
• Утилизируются как твёрдый строительный мусор.
• Низкая цена.

Как выбрать карманный воздушный фильтр

Для того, чтобы заказать и купить карманный фильтр для вентиляции важно определить его форму, габариты, технические характеристики, требуемый класс фильтрации.

Эти сведения указываются в техпаспорте соответствующей вентиляционной установки, в конструкторской документации соответствующего фильтровентиляционного оборудования или на информационной табличке «старого» (подлежащего замене) фильтра.

Специалисты нашей компании разрабатывают и производят фильтры любой конструкции по индивидуальному заказу клиента.

На что надо обращать внимание при заказе ФВК?

1. Материал рамы – предпочтительно: прокатанный профиль из оцинкованной стали. В отдельных случаях допустим качественный пластик.
2. Материал карманов – современный синтетический фильтрующий материал (полиэстер, полипропилен Мeltblown), нетоксичный, термостойкий, многослойной структуры, проклеенной посредством термоклея.
3. Обеспечение полной герметичности всех соединений элементов конструкции.
4. Для внешних воздухозаборов лучше выбирать фильтры грубой очистки классов G3, G4.

Вся продукция компании ООО «НПП «МИКРОСИСТЕМА» соответствует, ГОСТ Р, ТУ и требованиям пожарной безопасности.

На каждое изделие предоставляется паспорт, сертификат качества.
