Панельный · M5
Панельный фильтр M5, полиэстер
- Глубина по каталогу
- 25 / 48 мм
- Уплотнение
- по спецификации
Воздушные фильтры класса M5
Подбор воздушных фильтров
Фильтры M5 для вентиляции: доступные конструкции и реальные размеры PHAUF. Выберите исполнение, уточните рабочий расход и получите расчёт.
Подобрать исполнение / получить КПКак выбрать конструкцию
Панельный или кассетный M5
Для установки с рамкой проверьте наружные размеры и глубину. В каталоге M5 представлен как панельным, так и кассетным исполнением; сравните их карточки до выбора строки.
Перейти к подбору →Карманный PF M5: выберите материал
В подборке есть PF M5 с полиэстером и отдельная карточка полипропиленового PF M5, обозначенного в исходном каталоге как meltblown. Изготовитель уточнил структуру полипропиленового материала: SMS с фильтрующим слоем мелтблаун между слоями спанбонда. Материал входит в спецификацию выбранного исполнения.
Перейти к подбору →Если проект требует F7
Сравните отдельную подборку F7 и требования к расходу и сопротивлению. M5 и F7 нельзя подменять друг другом только из-за совпадения рамки.
Перейти к подбору →Панельные, кассетные и карманные M5
M5 указан у панельного изделия, кассетного FKT и двух PF с разными материалами: полиэстером и полипропиленом. Для полипропиленового PF M5 изготовитель подтвердил трёхслойный SMS — спанбонд, мелтблаун, спанбонд. Выбор по одному классу не задаёт конструкцию, материал или глубину; отдельную карточку полиэстерового PF сохраняем как другое исполнение. В этой подборке нет FCW M5: упоминание в примере маркировки не заменяет отдельные товарные данные.
Как использовать обозначение M5
Обозначение M5 используется для подбора по опубликованному каталогу. Производитель предоставил паспорт панельного FPT-FGPE 580×580×20 мм с маркировкой F5: расход 3250 м³/ч, начальный перепад 100 Па, максимальный конечный 250 Па. Укажите требуемый стандарт и класс в проекте; маркировку паспорта сохраняют в спецификации. Соответствие ISO ePM подтверждается испытаниями по требуемой методике.
Что передать для расчёта
Передайте выбранную строку размеров, количество, рабочий расход, допустимое сопротивление и требования к корпусу. Срок, стоимость, документы и условия поставки определяются для заказа. Наличие готового изделия на складе эта таблица не подтверждает.
Каталог PHAUF
Доступные конструкции M5
Выберите конструкцию, размеры и уплотнение. Инженеры согласуют рабочую точку и комплект документов для выбранного исполнения.

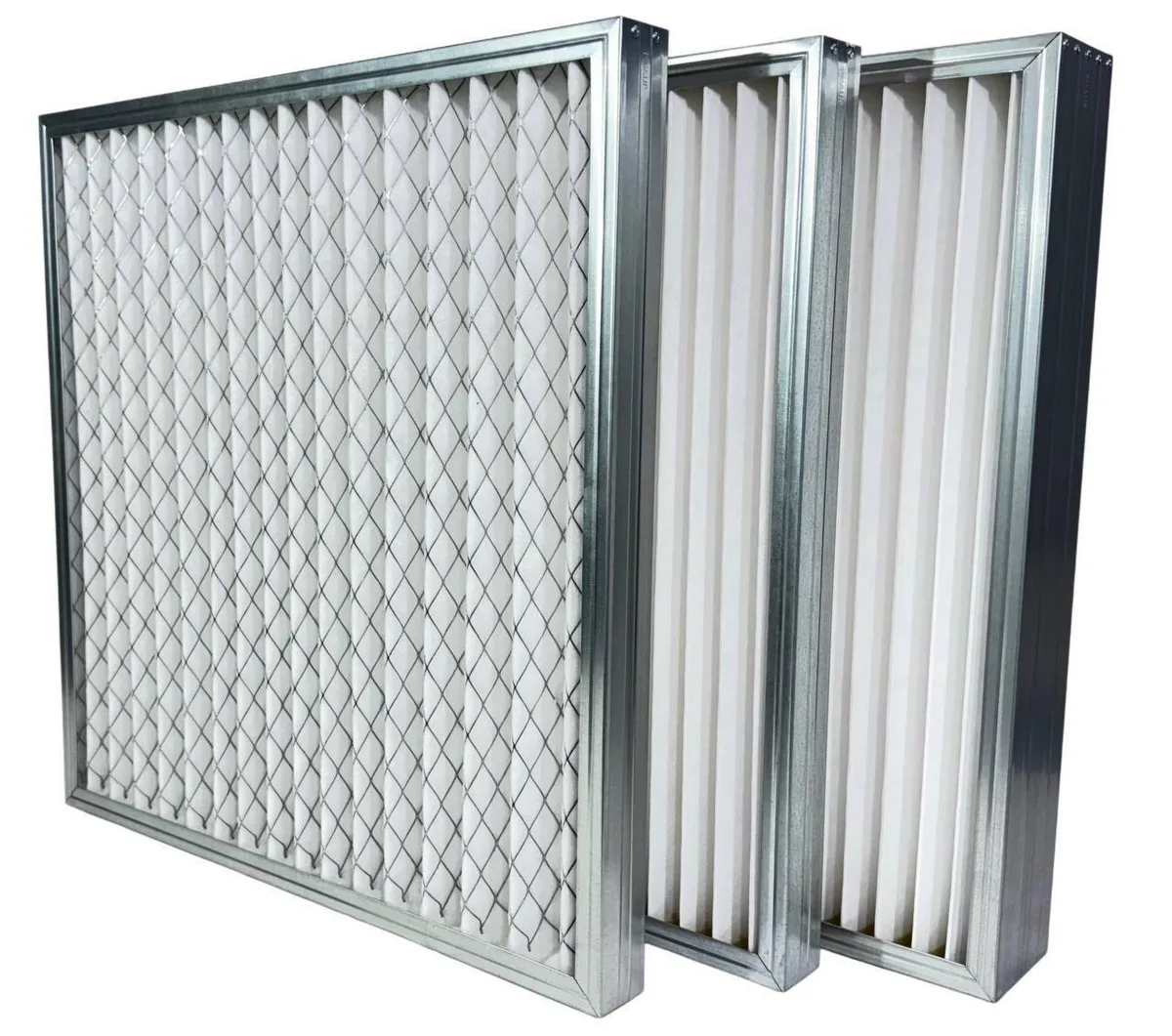

Кассетный FKT · M5
Кассетный фильтр FKT M5
- Глубина по каталогу
- 48 / 96 мм
- Уплотнение
- по спецификации
Карманный PF · M5
Карманный фильтр PF M5, полиэстер
- Глубина по каталогу
- 360 / 600 мм
- Уплотнение
- по спецификации
Карманный PF · M5
Карманный фильтр PF M5, материал SMS
- Глубина по каталогу
- 360 / 600 мм
- Уплотнение
- по спецификации
Размеры и параметры для запроса
Панельный — размеры и выбор исполнения
| Исполнение | Ш × В × Г, мм | Расход, м³/ч | Уплотнение | Подбор |
|---|---|---|---|---|
| Панельный M5полиэстер | 287 × 592 × 25 | 1700ΔP 120 Па | По спецификации | Выбрать исполнение M5, 287 × 592 × 25 мм → |
| Панельный M5полиэстер | 592 × 592 × 25 | 3400ΔP 120 Па | По спецификации | Выбрать исполнение M5, 592 × 592 × 25 мм → |
| Панельный M5полиэстер | 287 × 592 × 48 | 1700ΔP 120 Па | По спецификации | Выбрать исполнение M5, 287 × 592 × 48 мм → |
| Панельный M5полиэстер | 592 × 592 × 48 | 3400ΔP 120 Па | По спецификации | Выбрать исполнение M5, 592 × 592 × 48 мм → |
Размеры приведены по каталогу. Направление потока — по стрелке на фильтре. Посадку, сторону уплотнения и условия измерения расхода согласуют для установки. Число фильтропакетов FCW и карманов PF относится к выбранной конструкции; номинальный расход не заменяет проверку рабочей точки.
Кассетный FKT — размеры и выбор исполнения
| Исполнение | Ш × В × Г, мм | Расход, м³/ч | Уплотнение | Подбор |
|---|---|---|---|---|
| FKT M5полиэстер | 287 × 592 × 48 | 1700ΔP 140 Па | По спецификации | Выбрать исполнение M5, 287 × 592 × 48 мм → |
| FKT M5полиэстер | 592 × 592 × 48 | 3400ΔP 140 Па | По спецификации | Выбрать исполнение M5, 592 × 592 × 48 мм → |
| FKT M5полиэстер | 287 × 592 × 96 | 1700ΔP 120 Па | По спецификации | Выбрать исполнение M5, 287 × 592 × 96 мм → |
| FKT M5полиэстер | 592 × 592 × 96 | 3400ΔP 120 Па | По спецификации | Выбрать исполнение M5, 592 × 592 × 96 мм → |
Размеры приведены по каталогу. Направление потока — по стрелке на фильтре. Посадку, сторону уплотнения и условия измерения расхода согласуют для установки. Число фильтропакетов FCW и карманов PF относится к выбранной конструкции; номинальный расход не заменяет проверку рабочей точки.
Карманный PF — размеры и выбор исполнения
| Исполнение | Ш × В × Г, мм | Расход, м³/ч | Уплотнение | Подбор |
|---|---|---|---|---|
| PF M56 карманов · полиэстер | 287 × 592 × 360 | 1700ΔP 55 Па | По спецификации | Выбрать исполнение M5, 287 × 592 × 360 мм → |
| PF M56 карманов · полиэстер | 592 × 592 × 360 | 3400ΔP 55 Па | По спецификации | Выбрать исполнение M5, 592 × 592 × 360 мм → |
| PF M56 карманов · полиэстер | 287 × 592 × 600 | 1700ΔP 50 Па | По спецификации | Выбрать исполнение M5, 287 × 592 × 600 мм → |
| PF M56 карманов · полиэстер | 592 × 592 × 600 | 3400ΔP 50 Па | По спецификации | Выбрать исполнение M5, 592 × 592 × 600 мм → |
| PF M58 карманов · полипропилен | 287 × 592 × 360 | 1700ΔP 65 Па | По спецификации | Выбрать исполнение M5, 287 × 592 × 360 мм → |
| PF M58 карманов · полипропилен | 592 × 592 × 360 | 3400ΔP 65 Па | По спецификации | Выбрать исполнение M5, 592 × 592 × 360 мм → |
| PF M58 карманов · полипропилен | 287 × 592 × 600 | 1700ΔP 55 Па | По спецификации | Выбрать исполнение M5, 287 × 592 × 600 мм → |
| PF M58 карманов · полипропилен | 592 × 592 × 600 | 3400ΔP 55 Па | По спецификации | Выбрать исполнение M5, 592 × 592 × 600 мм → |
Размеры приведены по каталогу. У карманного PF значение Г — длина карманов. Глубину и профиль рамки проверяют отдельно по паспорту и чертежу посадочного узла. Направление потока — по стрелке на фильтре. Посадку, сторону уплотнения и условия измерения расхода согласуют для установки. Число фильтропакетов FCW и карманов PF относится к выбранной конструкции; номинальный расход не заменяет проверку рабочей точки.
Документы и условия заказа
Согласуйте спецификацию
Для расчёта нужны количество, выбранная конструкция, размеры, рабочий расход, допустимое сопротивление и требования к уплотнению. Стоимость, сроки и состав документов определяются для заказа.
- Декларация: карманные, панельные, кассетные и компактные фильтры PDF ↓
№ ЕАЭС N RU Д-RU.РА02.В.58731/26
Срок в документе: —
В декларации перечислены PF, TF, FF, FK и FC, торговая марка PHAUF; ТР ТС 010/2011. Применимость к обозначению выбранного изделия проверяется по его паспорту и комплекту документов заказа.
Исторические образцы относятся к моделям, указанным в подписи. Паспорт и протокол заказа согласуются для выбранного исполнения.
Вопросы о подборе
Перед заказом
Уточнения для выбора фильтра M5.
Какие конструкции M5 представлены у PHAUF?
В текущем каталоге есть панельный M5, кассетный FKT M5 и карманные PF M5 с разными материалами. Карточки и таблицы ниже позволяют сравнить их без смешения исполнений.
Есть ли в этой подборке FCW M5?
В доступных карточках FCW класс M5 не указан. Поэтому компактные FCW не включены в M5; требуемое новое исполнение можно запросить отдельно для проверки.
Чем отличаются карманные PF M5 с полиэстером и meltblown?
Полиэстер и полипропилен указаны в отдельных карточках. Для полипропиленового исполнения изготовитель подтвердил трёхслойный материал SMS с центральным слоем мелтблаун. Сравнивайте размеры, глубину и рабочую точку нужного исполнения; характеристики одного материала не переносят на другой.
Как задать современное требование вместо обозначения M5?
Передайте стандарт и показатели, указанные в проекте. M5 — обозначение из исходного каталога; соответствие ISO 16890 или другому стандарту подтверждается испытаниями по требуемой методике.
Условия заказа и поставки
- Изготовление
- 3–25 днейДля стандартных и нестандартных заказов. Срок зависит от объёма партии и загрузки производства.
- Объём заказа
- От одного фильтраМинимальной партии нет: изготавливаются партии любого объёма.
- Ответ на заявку
- Один рабочий деньДля расчёта передайте размеры, класс, количество и требования к исполнению.
Цена зависит от класса очистки, размера, материала рамы и уплотнителя, объёма партии, требований к испытаниям и упаковке. Цены в коммерческом предложении указываются с НДС.
