Кассетные воздушные фильтры FKT

В номенклатуре PHAUF серия FKT обозначает кассетные воздушные фильтры с полиэстером классов G3, G4 и M5. Таблицы содержат исполнения глубиной 48 или 96 мм и соответствующий номинальный расход. Для выбора сравните класс, габариты и условия установки.

Подобрать фильтр / получить КП
Кассетные воздушные фильтры FKT
Кассетный фильтр FKT G3

Кассетный фильтр FKT G3

Фильтр кассетного типа с материалом из полиэстера, класс очистки G3
Класс очистки G3
Размеры и характеристики4 варианта
Типоразмеры и характеристики: Кассетный фильтр FKT G3
Размеры, ммШ × В × ГРасходм³/чНачальное сопротивлениеПа
287 × 592 × 48полиэстер170080
592 × 592 × 48полиэстер340080
287 × 592 × 96полиэстер170060
592 × 592 × 96полиэстер340060

Размеры и номинальный расход — по каталогу. Площадь материала предоставляется по запросу.

Кассетный фильтр FKT G4

Кассетный фильтр FKT G4

Фильтр кассетного типа с материалом из полиэстера, класс очистки G4
Класс очистки G4
Размеры и характеристики4 варианта
Типоразмеры и характеристики: Кассетный фильтр FKT G4
Размеры, ммШ × В × ГРасходм³/чНачальное сопротивлениеПа
287 × 592 × 48полиэстер170080
592 × 592 × 48полиэстер340080
287 × 592 × 96полиэстер170070
592 × 592 × 96полиэстер340070

Размеры и номинальный расход — по каталогу. Площадь материала предоставляется по запросу.

Кассетный фильтр FKT M5

Кассетный фильтр FKT M5

Фильтр кассетного типа с материалом из полиэстера, класс очистки M5
Класс очистки M5
Размеры и характеристики4 варианта
Типоразмеры и характеристики: Кассетный фильтр FKT M5
Размеры, ммШ × В × ГРасходм³/чНачальное сопротивлениеПа
287 × 592 × 48полиэстер1700140
592 × 592 × 48полиэстер3400140
287 × 592 × 96полиэстер1700120
592 × 592 × 96полиэстер3400120

Размеры и номинальный расход — по каталогу. Площадь материала предоставляется по запросу.

Товаров: 3

Рабочие параметры конкретных исполнений

Данные относятся к указанным классу, конструкции и полному типоразмеру. Раскройте нужный класс; рабочую точку и монтаж проверяют по спецификации.

G34 варианта
Рабочие параметры G3
Размеры и конструкцияРасход, м³/чНачальное сопротивление, Па
287 × 592 × 48 ммполиэстер170080
592 × 592 × 48 ммполиэстер340080
287 × 592 × 96 ммполиэстер170060
592 × 592 × 96 ммполиэстер340060

Полиэстер; исходная таблица общая для FGA/FPA/FGB/FPB. Конструкция рамы и способ гофрировки согласуются для заказа. Максимальное конечное сопротивление 250 Па. Обозначение по ISO 16890 определяется отдельным испытанием; ориентировочное сопоставление классов не заменяет протокол.

Источник: Каталог PHAUF, уточнённая редакция получена 09.10.2026. Техническая версия каталога (PDF)

G44 варианта
Рабочие параметры G4
Размеры и конструкцияРасход, м³/чНачальное сопротивление, Па
287 × 592 × 48 ммполиэстер170080
592 × 592 × 48 ммполиэстерПолиэстер; исходная таблица общая для FGA/FPA/FGB/FPB. Конструкция рамы и способ гофрировки согласуются для заказа. Максимальное конечное сопротивление 250 Па. Обозначение по ISO 16890 определяется отдельным испытанием; ориентировочное сопоставление классов не заменяет протокол. Ранее предоставленный паспорт подтверждает только указанное исполнение G4. Каталог PHAUF, уточнённая редакция получена 09.10.2026. Образец паспорта FKT-FGB/G4/592×592×48/RP.Техническая версия каталога (PDF)340080
287 × 592 × 96 ммполиэстер170070
592 × 592 × 96 ммполиэстер340070

Полиэстер; исходная таблица общая для FGA/FPA/FGB/FPB. Конструкция рамы и способ гофрировки согласуются для заказа. Максимальное конечное сопротивление 250 Па. Обозначение по ISO 16890 определяется отдельным испытанием; ориентировочное сопоставление классов не заменяет протокол.

Источник: Каталог PHAUF, уточнённая редакция получена 09.10.2026. Техническая версия каталога (PDF)

M54 варианта
Рабочие параметры M5
Размеры и конструкцияРасход, м³/чНачальное сопротивление, Па
287 × 592 × 48 ммполиэстер1700140
592 × 592 × 48 ммполиэстер3400140
287 × 592 × 96 ммполиэстер1700120
592 × 592 × 96 ммполиэстер3400120

Полиэстер; исходная таблица общая для FGA/FPA/FGB/FPB. Конструкция рамы и способ гофрировки согласуются для заказа. Максимальное конечное сопротивление 250 Па. Обозначение по ISO 16890 определяется отдельным испытанием; ориентировочное сопоставление классов не заменяет протокол.

Источник: Каталог PHAUF, уточнённая редакция получена 09.10.2026. Техническая версия каталога (PDF)

Документы серии

Исторический образец паспорта FKT G4, 873×360×48 мм ↓

Образец относится к указанной модели. Паспорт и протокол конкретного заказа согласуются для выбранного исполнения.

Как подобрать кассетный фильтр

Нужны класс, ширина, высота, глубина рамы, рабочий расход и способ установки. Термины «кассетный» и «панельный» в разных каталогах могут пересекаться; в PHAUF они обозначают отдельные семейства FKT и панельных фильтров. При замене проверяйте чертёж, посадочное место и уплотнение, а не только название конструкции.

Стоимость и условия заказа

Для расчёта FKT укажите типоразмер, класс, количество и требования к документам. Номинальное начальное сопротивление приведено в новых каталожных рабочих точках. Сопротивление при другом расходе, конструкция рамы и условия поставки согласуются для выбранного исполнения.

Вопросы о выборе

Перед заказом

Уточнить у специалиста →
Какие классы FKT опубликованы?

На этой странице размещены самостоятельные карточки G3, G4 и M5. Они описывают кассетные фильтры с полиэстером; другие материалы и классы необходимо уточнить по техническому заданию.

Где сравнить глубину 48 и 96 мм?

В таблице размеров внутри карточки нужного класса. Для каждого типоразмера приведены глубина, номинальный расход и начальное сопротивление. Площадь фильтрующей поверхности предоставляется по запросу.

Можно ли заменить кассетный фильтр панельным?

Габариты и класс не дают достаточного основания для такой замены. Нужно согласовать конструкцию, посадочное место, уплотнение и рабочие параметры вентиляционной системы.

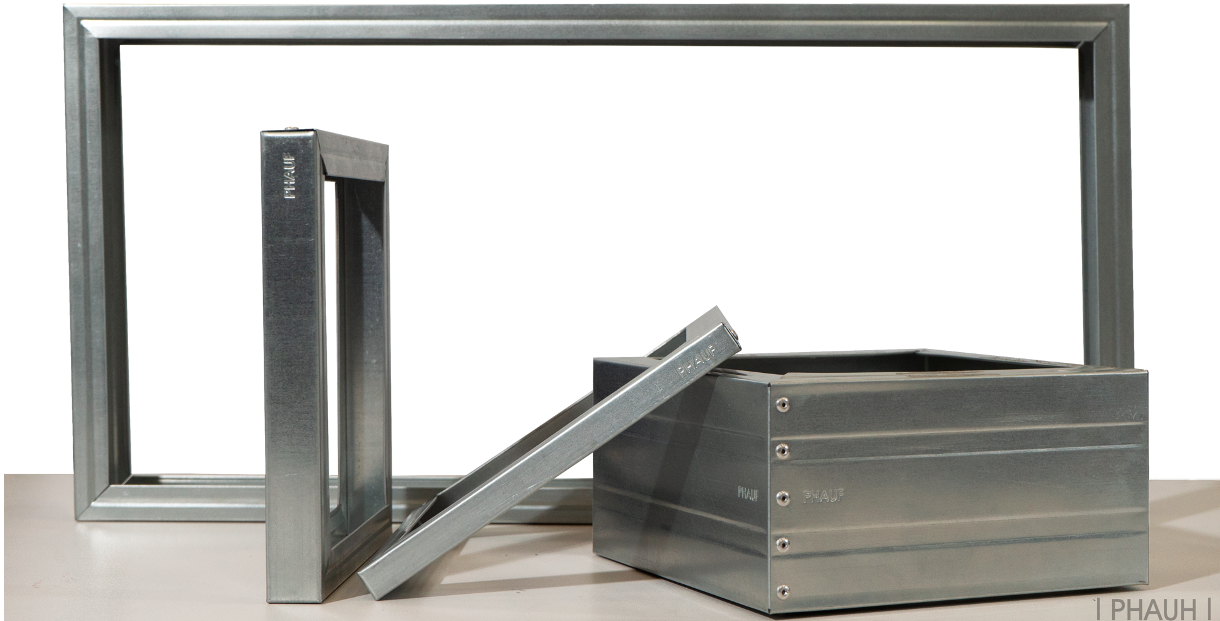

Фотографии и материалы опубликованного каталога

Сохранённые материалы PHAUF. Конструкцию и характеристики выбранного исполнения согласуйте по его спецификации.

Условия заказа и поставки

Изготовление
3–25 днейДля стандартных и нестандартных заказов. Срок зависит от объёма партии и загрузки производства.
Объём заказа
От одного фильтраМинимальной партии нет: изготавливаются партии любого объёма.
Ответ на заявку
Один рабочий деньДля расчёта передайте размеры, класс, количество и требования к исполнению.

Цена зависит от класса очистки, размера, материала рамы и уплотнителя, объёма партии, требований к испытаниям и упаковке. Цены в коммерческом предложении указываются с НДС.
